Для перехода в режим работы с Редактором спецификаций запустите соответствующий плагин (обработчик).

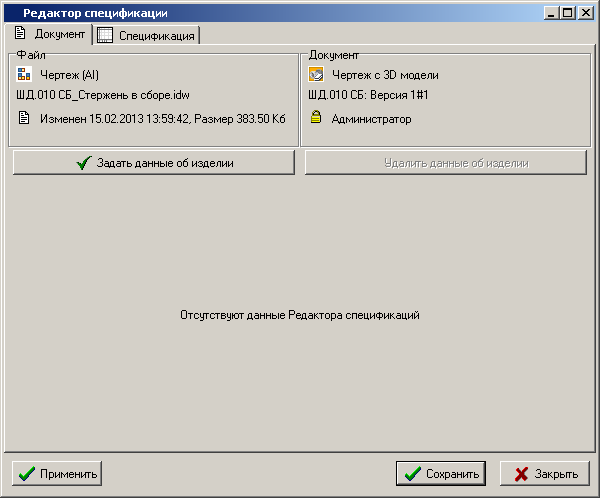

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

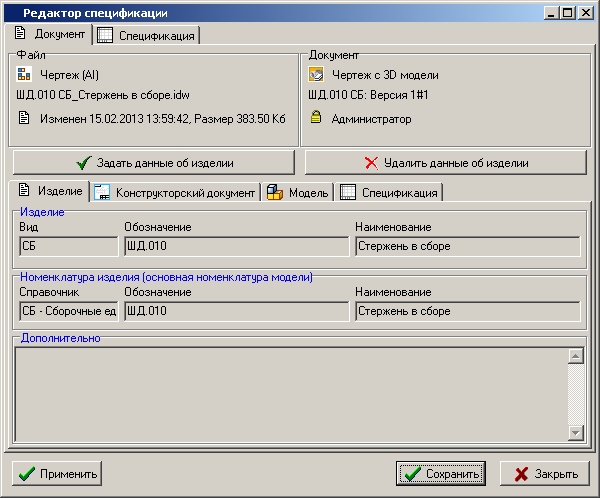

Если данные об изделии заданы, то информация на экран выводится в следующем виде:

Окно содержит следующие закладки:

·        «Документ» - предназначена для заполнения данных об изделии. на основе текущего документа, задания/удаления связи с версией спецификации номенклатуры изделия и отображения сумманой информации. Описание данной закладки аналогично описанию закладки «Документ» в режиме работы с Редактором основной надписи (см. раздел 18.5).

·        «Спецификация» - предназначена для создания конструкторской спецификации в соответствии с требованиями ЕСКД (форма 1а) и дальнейшей передачи данных в спецификацию TechnologiCS.



Кнопка  «Применить» - сохраняет произведенные изменения.

Кнопка  «Сохранить» - сохраняет произведенные изменения и выходит из Редактора спецификаций.

Кнопка  «Закрыть» - выходит из Редактора спецификаций без сохранения произведенных изменений.

Закладка «Спецификация»

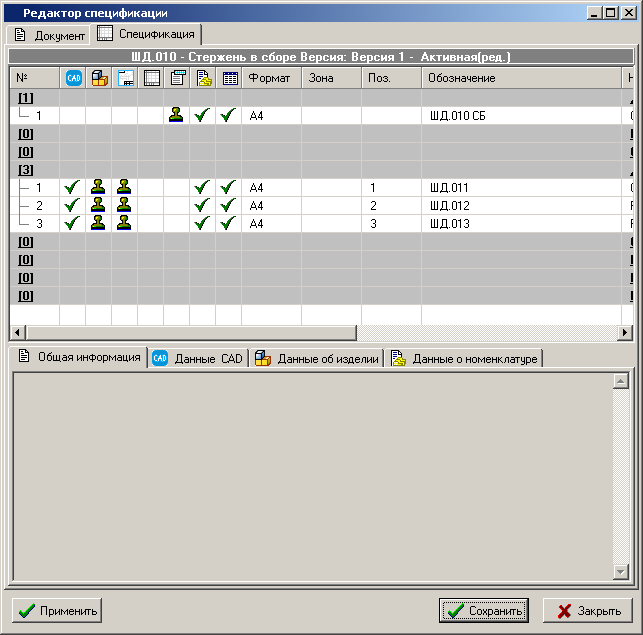

На закладке  «Спецификация», окно режима разделено на две части:

·       В верхней части отображается форма со строками Редактора спецификаций (записями), аналогичная форме спецификации выполненной в соответствии с ЕСКД (форма 1).

Спецификация содержит разделы:

·       «Документация»

·       «Комплексы»

·       «Сборочные единицы»

·       «Детали»

·       «Стандартные изделия»

·       «Прочие изделия»

·       «Материалы»

·       «Комплекты»

Так же в этой форме содержатся дополнительные столбцы отображающие вспомогательную информацию:

·        «Данные CAD системы» - отображает информацию о том, что запись получена на основе данных файла приложения.

·        «Модель» - отображает информацию о документе модели связанном с записью.

·        «Главный чертеж» - отображает информацию о главном чертеже связанном с изделием (данные об изделии берутся от номенклатуры, а при ее отсутствии - от документа модели).

·        «Спецификация» - отображает информацию о документе спецификации связанном с изделием (данные об изделии берутся от номенклатуры, а при ее отсутствии - от документа модели).

·        «Документация» - отображает информацию о конструкторском документе связанном с записью из раздела «Документация».

·        «Номенклатура» - отображает информацию о том, что запись связана с номенклатурной позицией TechnologiCS.

·        «Строка спецификации TechnologiCS» - отображает информацию о том, что запись содержится в связанной версии спецификации номенклатуры изделия.

В дополнительных столбцах (в зависимости от раздела спецификации) могут отображаться следующие пиктограммы:

·      «» - связь присутствует/ версия документа утверждена;

·      «» - ожидаемая связь отсутствует;

·      «» - версия документа не утверждена;

·      «» - версия документа не определена.

Первоначально строки Редактора спецификаций формируются автоматически на основе данных файла приложения и данных об изделии. Если связанная версия спецификации у текущей номенклатуры изделия уже имеет записи, то они так же отобразятся в Редакторе спецификаций.

·       В нижней части отображаются закладки:

·        «Общая информация» - отображаются глобальные информационные сообщения.

·        «Данные CAD» - отображаются данные прочитанные из свойств файла приложения. Отображаемая информация определяется выбором текущей записи.

·        «Данные об изделии» - отображаются данные об изделии. Отображаемая информация определяется выбором текущей записи.

·        «Данные о номенклатуре» - отображаются данные о связанной номенклатурной позиции TechnologiCS. Отображаемая информация определяется выбором текущей записи.



Для работы с записями доступно контекстное меню, содержащее следующие команды:

·        «Добавить строку в раздел спецификации» - отображает окно для создания новой записи в текущий раздел спецификации (см. раздел 18.6.1).

·        «Изменить данные» - отображает окно для редактирования данных текущей записи (см. раздел 18.6.1).

·        «Удалить строку из раздела» - удаляет текущую запись.

·        «Переместить вверх» - перемещает текущую запись вверх.

·        «Переместить вниз» - перемещает текущую запись вниз.

·       «Перенести в раздел» - переносит текущую запись в один из разделов спецификации.

Команда «Перенести в раздел» не доступна для записей из раздела «Документация».

·       «Сортировка»:

·        «Сортировать по алфавиту» - автоматически сортирует записи во всех разделах спецификации.

·        «Сортировать раздел по алфавиту» - автоматически сортирует записи в текущем разделе спецификации.

·        «Проставить позиции» - выполняет автоматическую простановку позиций для строк Редактора спецификаций в соответствии с настройками файла tcs_cmd.ini (см. раздел 18.11).

·        «Настройки исполнений» - отображает окно с настройками исполнениний спецификации (см. раздел 18.6.2).

·        «Показать» - отображает окно для просмотра данных текущей записи (см. раздел 18.6.1).

·        «Номенклатура TechnologiCS»:

·        «Показать информацию о номенклатуре» - отображает окно с информацией о связанной номенклатурной позиции TechnologiCS для текущей записи:

·        «Создать информацию о номенклатуре» - создает связь текущей записи с номенклатурной позицией TechnologiCS (см. раздел 18.6.3).

Команда  «Создать информацию о номенклатуре» доступна только для записей созданных с помощью команды  «Добавить строку в раздел спецификации».

·        «Удалить связь с номенклатурой» - удаляет связь текущей записи со связанной номенклатурной позицией TechnologiCS.

·        «Перечитать данные» - обновляет все записи, перечитывая данные из файла приложения, связанной версии спецификации у текущей номенклатуры изделия, Редактора спецификаций.

·        «Документация»:

·        «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 18.2). Команда доступна для записей имеющих связь с конструкторским документом из раздела «Документация».

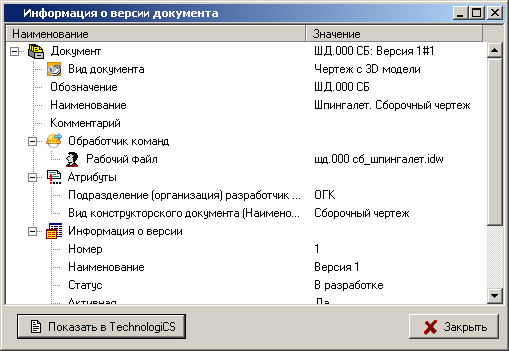

·        «Показать информацию о КД» - отображает окно с информацией о версии документа:

Кнопка  «Показать в TechnologiCS» отображает информацию о версии документа в окне TechnologiCS.

·        «Добавить неосновной КД» - добавляет запись (неосновной конструкторский документ) в раздел «Документация» на основе выбранной пользователем версии документа (см. раздел 18.6.4).

Для создания записи (неосновной конструкторский документ) на основе выбранного документа, этот документ не должен содержать данные об изделии. Обозначение создаваемой записи формируется как «обозначение специфицируемого изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.

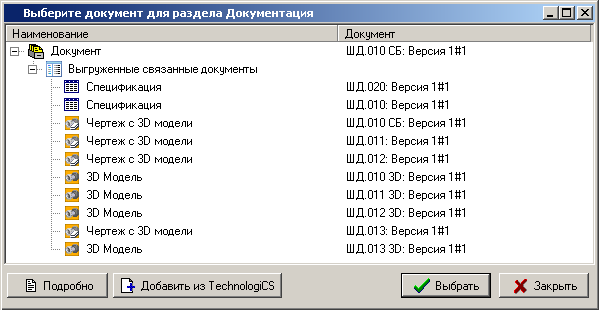

·        «Добавить КД из списка выгруженных (должен иметь данные об изделии)» - отображает окно с выбором версии документа из списка выгруженных документов:

На основе выбранного документа создается запись (прочий конструкторский документ) в разделе «Документация».

Для создания записи (прочий конструкторский документ) на основе выбранного документа, этот документ должен содержать данные об изделии (см. раздел 18.5.1). Обозначение создаваемой записи формируется как «обозначение изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.

·        «Создать информацию о номенклатуре КД» - создает связь текущей записи с номенклатурной позицией TechnologiCS (тип класса «Документация») (см. раздел 18.6.3).

·        «Удалить связь с номенклатурой КД» - удаляет связь текущей записи с номенклатурной позицией TechnologiCS.

·        «Модель»:

·        «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 18.2). Команда доступна для записей имеющих связь с документом модели.

·        «Показать информацию о документе модели» - отображает окно с информацией о версии документа.

·        «Задать данные об изделии (информацию о документе-модели)» - отображает окно для заполнения данных об изделии на основе документа модели. Описание работы с данным окном приведено в разделе 18.5.1.

·        «Создать информацию о номенклатуре модели (дополнительная)» - создает связь текущей записи с дополнительной номенклатурной позицией TechnologiCS (см. раздел 18.6.3).

После выполнения команды  «Создать информацию о номенклатуре модели (дополнительная)» обозначение/наименование записи будет синхронизироваться с обозначением/наименованием выбранной номенклатурной позиции TechnologiCS.

·       «Выбрать исполнение номенклатуры» - назначает связь текущей записи с исполнением номенклатуры изделия.

После выполнения команды «Выбрать исполнение номенклатуры» обозначение/наименование записи будет синхронизироваться с обозначением/наименованием выбранного исполнения номенклатурной позиции TechnologiCS.

·       «Выбрать номенклатуру модели» - назначает связь текущей записи с:

·      Номенклатурой изделия;

·      Исполнением номенклатуры изделия;

·      Дополнительной номенклатурной позицией TechnologiCS.

·       «Удалить связь модели с номенклатурой» - удаляет связь документа модели со связанной номенклатуроной позицией TechnologiCS.

·        «Главный чертеж»:

·        «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 18.2). Команда доступна для записей имеющих связь с главным чертежом.

·        «Показать информацию о документе главный чертеж» - отображает окно с информацией о версии документа главный чертеж.

·        «Спецификация»:

·        «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 18.2). Команда доступна для записей имеющих связь со спецификацией.

·        «Показать информацию о документе спецификации» - отображает окно с информацией о версии документа спецификация.

·       «Добавить все строки в спецификацию TechnologiCS» - добавляет все записи имеющие связь с номенклатурной позицией TechnologiCS в версию спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·       «Добавить связанную номенклатуру» - добавляет запись в соответсвующий раздел на основе связанной номенклатурной позиции TechnologiCS.

Команда «Добавить связанную номенклатуру» доступна только для записей имеющих связь с номенклатурной позиции TechnologiCS. При этом данная номенклатурная позиция должна иметь связанную номенклатуру.

·        «Добавить строку в спецификацию TechnologiCS» - добавляет текущую запись имеющую связь с номенклатурной позицией TechnologiCS в версию спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·        «Удалить строку из спецификации TechnologiCS» - удаляет у текущей записи соответствующую строку в версии спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·       «Операции с TechnologiCS (требуется TCS API)»:

·        «Показать спецификацию» - отображает окно c версией спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·        «Добавить номенклатурную позицию из справочника» - добавляет запись в текущий раздел спецификации на основе выбранной номенклатурной позиции TechnologiCS из соответствующего номенклатурного справочника.

·        «Добавить КД в документацию (должен иметь данные об изделии)» - отображает окно с выбором документа из папок TechnologiCS (см. раздел 12.4).

На основе выбранного документа создается запись (прочий конструкторский документ) в разделе «Документация».

Для создания записи (прочий конструкторский документ) на основе выбранного документа, этот документ должен содержать данные об изделии (см. раздел 18.5.1). Обозначение создаваемой записи формируется как «обозначение изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.
