Заполнение данных об изделии (см. раздел 18.1.2) выполняется с помощью команды  «Задать данные об изделии», которая доступна из разных обработчиков для следующих документов TechnologiCS:

·       «Главный чертеж»

·       «Спецификация»

·       «Модель»

·       «Конструкторский документ»

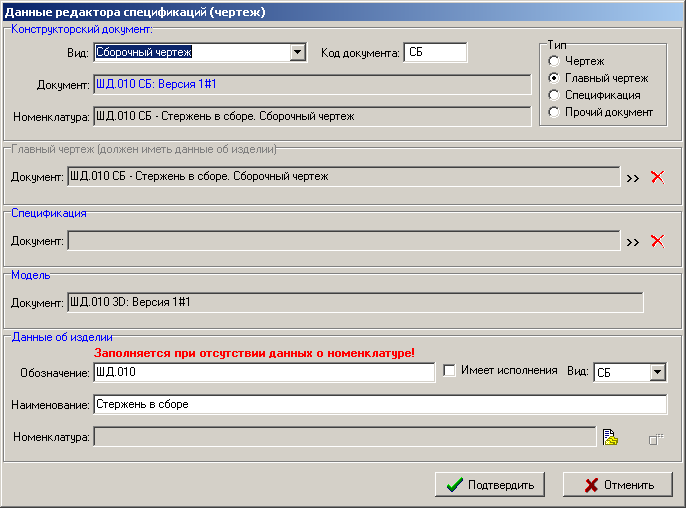

При выполнении команды  «Задать данные об изделии» выводится окно следующего вида:

Окно разделено на следующие блоки:

·       «Конструкторский документ» - задает дополнительные данные о конструкторском документе:

·       «Вид», «Код документа» и  - задается вид и код документа (его суффикс).

Список значений «Вид» и «Код документа» определяется в соответствии с настройками файла tcs_cmd.ini. (см. раздел 18.11).

·       «Тип»:

·      «Чертеж» - задается для чертежа не являющегося главным чертежом.

·      «Главный чертеж» - задается для сборочного чертежа у изделия вида «СБ», задается для чертежа детали у изделия вида «ДЕ».

·      «Спецификация» - задается для спецификации.

·      «Прочий документ» - задается для прочих конструкторских документов.

В окне вызываемом командой  Задать данные об изделии (информацию о документе-модели) у документа модели, блок «Конструкторский документ» не отображается.

·       «Главный чертеж» - задает/удаляет связь с документом TechnologiCS.

·       «Спецификация» - задает/удаляет связь с документом TechnologiCS.

·       «Модель» - отображает документ TechnologiCS.

В окне вызываемом командой  «Задать данные об изделии» у конструкторского документа и спецификации, блок «Модель» не отображается.

·       «Данные об изделии» - задает обозначение и наименование изделия, вид изделия, признак «изделие имеет исполнения», номенклатуру изделия. Описание создания информации о  номенклатуре приведено в разделе 18.6.3.

Для изменения обозначения и наименования изделия, связь с номенклатурой изделия должна быть удалена.
