Каждая строка Редактора спецификаций имеет свои определенные данные, которые задаются/ отображаются в окне вида:
Окно может содержать следующие закладки:
· «Строка спецификации» - основная закладка доступная для всех записей.
· «Модель CAD» - дополнительная закладка. Доступна для записей имеющих связь с документом модели.
· «Исполнения позиции» - дополнительная закладка. Доступна при условии, что специфицируемое изделие имеет исполнения.

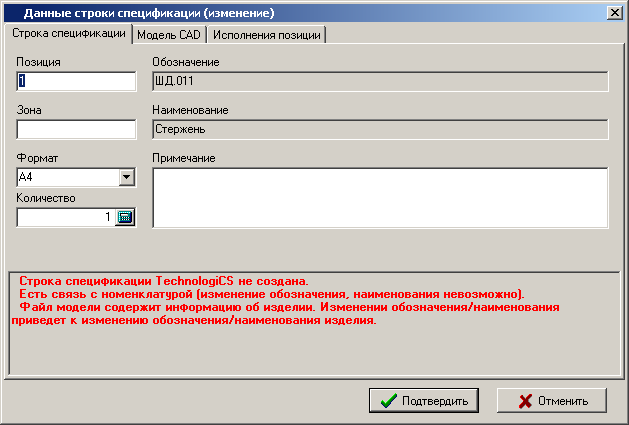

Закладка «Строка спецификации»
На закладке содержатся поля формирующие строку редактора спецификаций:
· «Обозначение», «Наименование». Доступны для всех записей.
|
|
При наличии связи с номенклатурной позицией TechnologiCS, изменение недоступно. |
· «Позиция», «Зона». Доступны для записей из разделов спецификации: «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия».
|
|
Измененное значение поля «Позиция» (у записи сформированной на основе данных CAD системы) при сохранении данных Редактора спецификаций передается в файл чертежа. |
· «Формат». Доступно для записей из разделов спецификации: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Прочие изделия», «Комплекты».
· «Количество». Не доступно для записей из раздела «Документация».
·
«Примечание».
Доступно для всех записей.

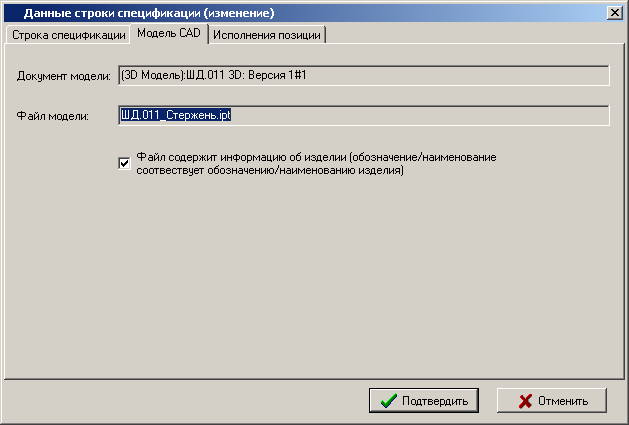

Закладка «Модель CAD»
На закладке отображается информация:
·
«Документ
модели» - связанный с текущей записью документ TechnologiCS, содержащий в файловом составе файл модели.
· «Файл модели» - файл модели на который ссылается позиция в файле чертежа.
· флаг «Файл содержит информацию об изделии (обозначение/ наименование соответствует обозначению/ наименованию изделия)» - при установленном флаге, основные данные об изделии определяются из свойств файла модели.

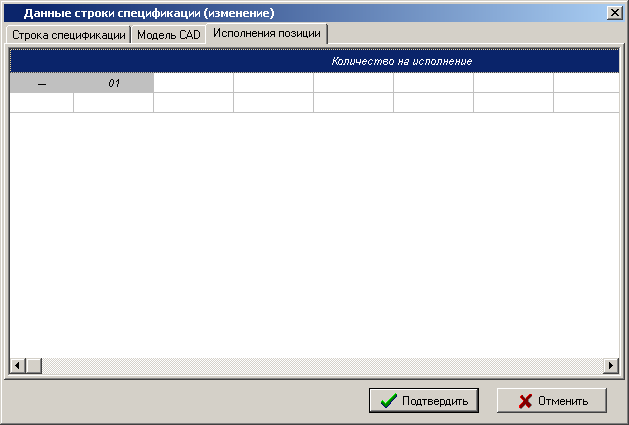

Закладка «Исполнения позиции»
На закладке отображаются таблица с исполнениями на специфицируемое изделие. Данная таблица предназначена для ввода у текущей записи количества переменной части на каждое исполнение.
