18.5 Редактор основной надписи |
Для перехода в режим работы с Редактором основной надписи запустите соответствующий плагин (обработчик).

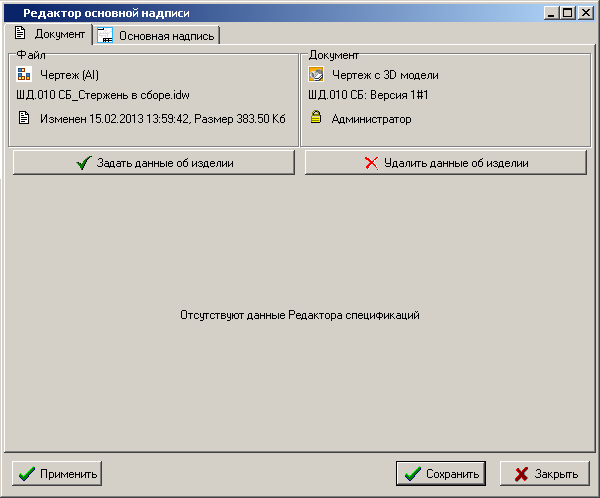

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

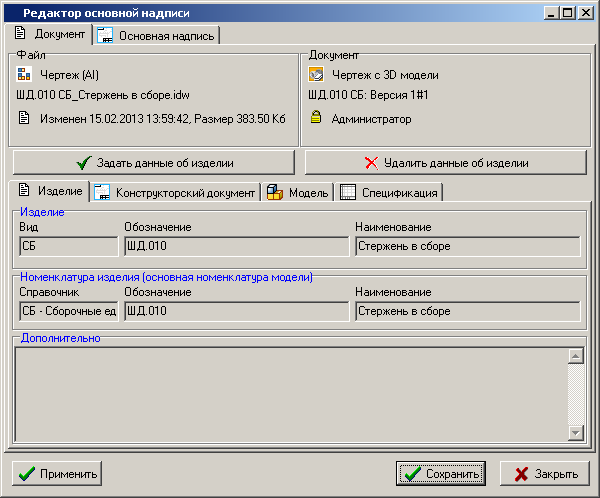

Если данные об изделии заданы, то информация на экран выводится в следующем виде:
Окно содержит следующие закладки:
· «Документ» - предназначена для заполнения данных об изделии. на основе текущего документа, задания/удаления связи с версией спецификации номенклатуры изделия и отображения сумманой информации.
· «Основная надпись» - предназначена для заполнения свойств документа (реквизитов основной надписи) в соответствии с требованиями ЕСКД и их синхронизации между свойствами TechnologiCS и свойствами файла приложения.
Кнопка «Применить» - сохраняет произведенные изменения.
Кнопка «Сохранить» - сохраняет произведенные изменения и выходит из Редактора основной надписи.
Кнопка «Закрыть» - выдает окно следующего вида:
Для выхода из Редактора основной надписи без сохранения произведенных изменений нажмите «Да». Для отмены команды нажмите «Нет».
Закладка «Документ»
На закладке «Документ», окно режима разделено на три части:
· В верхней левой части отображается информация о файле приложения и его свойства.
· В верхней правой части - информация о документе TechnologiCS и его свойства.
· В нижней части могут отображаться следующие закладки:
· «Изделие» - отображается основная информация об изделии.
· «Конструкторский документ» - отображается основная информация о конструкторском документе.
· «Модель» - отображается основная информация о документе модели.
· «Спецификация» - отображается основная информация о документе спецификации. Также на данной закладке доступны следующие кнопки:
· «Создать новую версию спецификации номенклатуры» - создает новую версию спецификации у текущей номенклатуры изделия и устанавливает с ней связь.
· «Выбрать версию спецификации номенклатуры TechnologiCS» - устанавливает связь с одной из существующих версий спецификации у текущей номенклатуры изделия.
· «Удалить связь с версией спецификации номенклатуры» - удаляет связь с версией спецификации у текущей номенклатуры изделия.
Кнопка «Задать данные об изделии» - отображает окно для заполнения данных об изделии у текущего документа. Описание работы с данным окном приведено в разделе 18.5.1.
Кнопка «Удалить данные об изделии» - удаляет данные об изделии у текущего документа.
Закладка «Основная надпись»
На закладке «Основная надпись», окно режима разделено на две части:
· В верхней части отображается форма с полями, аналогичная основной надписи для чертежей и схем выполненных в соответствии с ЕСКД (форма 1). Выбор текущего поля определяет отображение информации в нижней части окна режима.
|
Для редактирования поля нажмите «F2». Поля выделенные серым и темно-серым цветом не допускаю редактирования. |
· В нижней части отображаются поля:
· «Значение из TechnologiCS» - отображается значение текущего поля прочитанное из TechnologiCS.
· «Значение из чертежа» - отображается значение текущего поля прочитанное из файла приложения.
· «Дополнительно» - отображается дополнительная информация по текущему полю.
