Для работы с записями используется контекстное меню или панель команд, содержащее следующие команды:

·          «Добавить строку в раздел спецификации» - отображает окно для создания новой записи в текущий раздел спецификации (см. раздел 20.6.2.2).

·          «Изменить данные» - отображает окно для редактирования данных текущей записи (см. раздел 20.6.2.2).

·          «Удалить строку из раздела» - удаляет текущую запись.

·          «Переместить вверх» - перемещает текущую запись вверх.

·          «Переместить вниз» - перемещает текущую запись вниз.

·         «Перенести в раздел» - переносит текущую запись в один из разделов спецификации.

Команда «Перенести в раздел» не доступна для записей из раздела «Документация».

·         «Сортировка»:

·          «Сортировать по позициям» - автоматически сортирует записи во всех разделах спецификации в соответствии с номером позиции.

·          «Сортировать по алфавиту» - автоматически сортирует записи во всех разделах спецификации.

·          «Сортировать раздел по алфавиту» - автоматически сортирует записи в текущем разделе спецификации.

·          «Проставить позиции» - выполняет автоматическую простановку позиций для строк редактора спецификаций в соответствии с настройками файла tcs_cmd.ini (см. раздел 20.7).

·          «Настройки исполнений» - отображает окно с настройками исполнений спецификации (см. раздел 20.6.2.3).

·         «Отобразить первые 10 исполнений» - отображает первые 10 исполнений спецификации в окне режима.

·         «Отобразить следующие 10 исполнений» - отображает следующие 10 исполнений спецификации в окне режима.

Команды «Отобразить первые 10 исполнений» / «Отобразить следующие 10 исполнений» доступны только на панели команд «Исполнения».

·          «Переписать кол-во из CAD в постоянную часть» - заполняет количество у постоянной части на основе данных CAD системы.

·          «Переписать кол-во из CAD в исполнение» - заполняет количество у переменой части (текущего исполнения) на основе данных CAD системы с учетом количества заданной постоянной части.

·          «Показать» - отображает окно для просмотра данных текущей записи (см. раздел 20.6.2.2).

·          «Номенклатура TechnologiCS»:

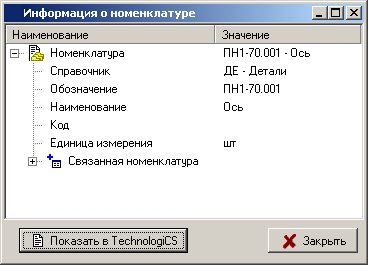

·          «Показать информацию о номенклатуре» - отображает окно с информацией о связанной номенклатурной позиции TechnologiCS для текущей записи:

·          «Карточка параметров» - отображает карточку номенклатуры для редактирования параметров (см. раздел 3.3.2).

·          «Создать информацию о номенклатуре» - создает связь текущей записи с номенклатурной позицией TechnologiCS (см. раздел 20.5.1.1).

Команда  «Создать информацию о номенклатуре» доступна только для записей созданных с помощью команды  «Добавить строку в раздел спецификации».

·          «Удалить связь с номенклатурой» - удаляет связь текущей записи со связанной номенклатурной позицией TechnologiCS.

·          «Перечитать данные» - обновляет все записи, перечитывая данные из файла приложения, связанной версии спецификации у текущей номенклатуры изделия, редактора спецификаций.

·          «Документация»:

·          «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 20.2). Команда доступна для записей имеющих связь с конструкторским документом из раздела «Документация».

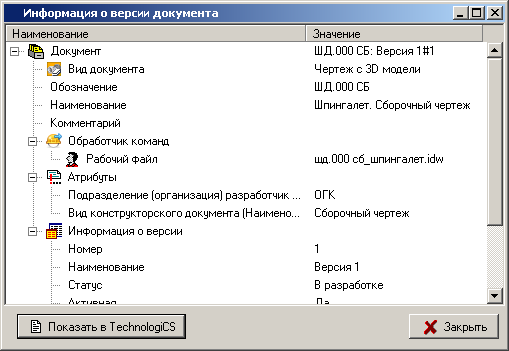

·          «Показать информацию о КД» - отображает окно с информацией о версии документа:

Кнопка  «Показать в TechnologiCS» отображает информацию о версии документа в окне TechnologiCS.

·          «Добавить неосновной КД» - добавляет запись (неосновной конструкторский документ) в раздел «Документация» на основе выбранной пользователем версии документа (см. раздел 20.6.2.4).

Для создания записи (неосновной конструкторский документ) на основе выбранного документа, этот документ не должен содержать данные об изделии. Обозначение создаваемой записи формируется как «обозначение специфицируемого изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.

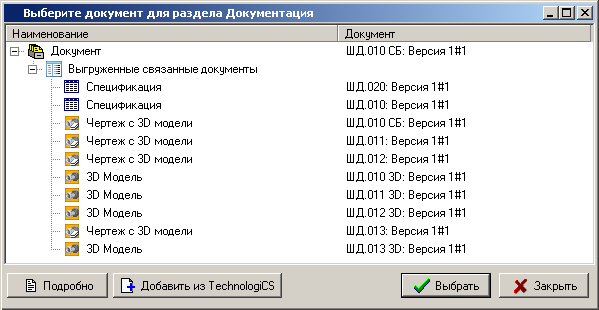

·          «Добавить КД из списка выгруженных (должен иметь данные об изделии)» - отображает окно с выбором версии документа из списка выгруженных документов:

На основе выбранного документа создается запись (прочий конструкторский документ) в разделе «Документация».

Для создания записи (прочий конструкторский документ) на основе выбранного документа, этот документ должен содержать данные об изделии (см. раздел 20.5.1). Обозначение создаваемой записи формируется как «обозначение изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.

·          «Создать информацию о номенклатуре КД» - создает связь текущей записи с номенклатурной позицией TechnologiCS (тип класса «Документация») (см. раздел 20.5.1.1).

·          «Удалить связь с номенклатурой КД» - удаляет связь текущей записи с номенклатурной позицией TechnologiCS.

·          «Модель»:

·          «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 20.2). Команда доступна для записей имеющих связь с документом модели.

·          «Показать информацию о документе модели» - отображает окно с информацией о версии документа.

·          «Задать данные об изделии (информацию о документе-модели)» - отображает окно для заполнения данных об изделии на основе документа модели. Описание работы с данным окном приведено в разделе 20.5.1.

·          «Главный чертеж»:

·          «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 20.2). Команда доступна для записей имеющих связь с главным чертежом.

·          «Показать информацию о документе главный чертеж» - отображает окно с информацией о версии документа главный чертеж.

·          «Спецификация»:

·          «Дополнительные команды» - запускает обработчик команд над соответствующим документом (см. раздел 20.2). Команда доступна для записей имеющих связь со спецификацией.

·          «Показать информацию о документе спецификации» - отображает окно с информацией о версии документа спецификация.

·          «Добавить все строки в спецификацию TechnologiCS» - добавляет все записи имеющие связь с номенклатурной позицией TechnologiCS в версию спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·          «Добавить строку в спецификацию TechnologiCS» - добавляет текущую запись имеющую связь с номенклатурной позицией TechnologiCS в версию спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·          «Удалить строку из спецификации TechnologiCS» - удаляет у текущей записи соответствующую строку в версии спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·         «Операции с TechnologiCS (требуется TCS API)»:

·          «Показать спецификацию TechnologiCS» - отображает окно c версией спецификации TechnologiCS у специфицируемой номенклатуры изделия.

·          «Добавить КД в документацию (должен иметь данные об изделии)» - отображает окно с выбором документа из папок TechnologiCS (см. раздел 12.2).

На основе выбранного документа создается запись (прочий конструкторский документ) в разделе «Документация».

Для создания записи (прочий конструкторский документ) на основе выбранного документа, этот документ должен содержать данные об изделии (см. раздел 20.5.1). Обозначение создаваемой записи формируется как «обозначение изделия» + «код документа». Таким образом, крайне желательно, чтобы обозначение выбранного документа совпадало с обозначением записи.
