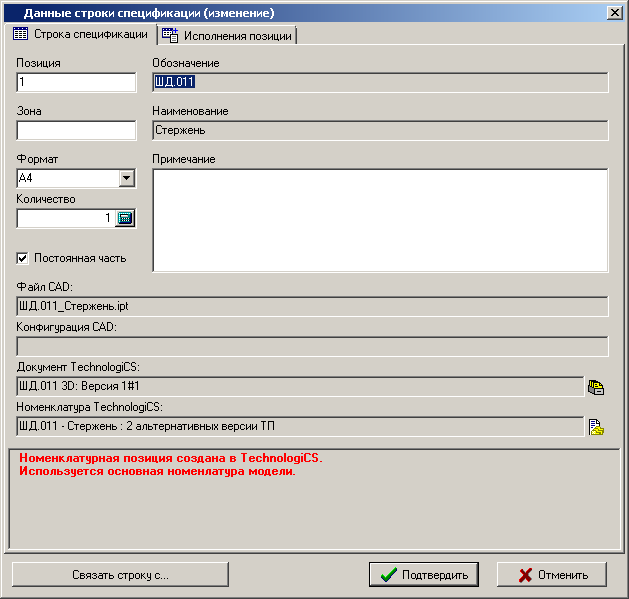

Каждая запись в редакторе спецификаций содержит свои определенные данные, которые задаются/ отображаются в окне вида:
· «Обозначение», «Наименование». Доступны для всех записей.
|
|
При наличии связи с номенклатурной позицией TechnologiCS, изменение недоступно. |
· «Позиция», «Зона». Доступны для записей из разделов спецификации: «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия».
|
|
Измененное значение поля «Позиция» (у записи сформированной на основе данных CAD системы) при сохранении данных редактора спецификаций передается в файл чертежа. |
· «Формат». Доступно для записей из разделов спецификации: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Прочие изделия», «Комплекты».
· «Количество». Не доступно для записей из раздела «Документация».
· Флаг «Постоянная часть». Доступен, если номенклатура специфицируемого изделия имеет исполнения (см. раздел 20.5.1).
· «Примечание». Доступно для всех записей.
· «Файл CAD». Отображается файл CAD системы на основе которого сформирована текущая запись.
· «Конфигурация CAD». Конфигурация файла модели CAD системы.
· «Документ TechnologiCS». Cвязанный с текущей записью документ TechnologiCS.
· «Номенклатура TechnologiCS». Cвязанная с текущей записью номенклатура TechnologiCS.
Кнопка «Связать строку с…» имеет выпадающее меню со следующими пунктами:
·
«Номенклатура документа»
- в выпадающем меню позволяет выбрать дополнительную номенклатуру (список
формируется на основе данных об изделии (см. раздел 20.5.1) у текущей записи) или создать новую дополнительную
номенклатуру. Выбранная номенклатура будет связана с текущей записью.
·
«Доп. номенклатура
документа» - в выпадающем меню позволяет выбрать дополнительную
номенклатуру специфицируемого изделия (список формируется на основе данных об
изделии (см. раздел 20.5.1) самого специфицируемого изделия) или создать новую
дополнительную номенклатуру. Выбранная номенклатура будет связана с текущей
записью.
·
«Выбрать номенклатуру из
справочника TechnologiCS» - добавляет запись в текущий раздел
спецификации на основе выбранной номенклатурной позиции TechnologiCS из
соответствующего номенклатурного справочника.
·
«Выбрать исполнение
номенклатуры» - в выпадающем меню позволяет выбрать исполнение
основной номенклатуры (список формируется на основе данных TechnologiCS, при этом основная номенклатура определяется на
основе данных об изделии (см. раздел 20.5.1) у текущей записи. Выбранная номенклатура будет связана с
текущей записью.
·
«Выбрать связанную
номенклатуру» - в выпадающем меню позволяет выбрать номенклатуру
связанную с основной номенклатурой (список формируется на основе данных TechnologiCS, при этом основная номенклатура определяется на
основе данных об изделии (см. раздел 20.5.1) у текущей записи. Выбранная номенклатура будет связана с
текущей записью.
·
«Выбрать документ TechnologiCS» - в выпадающем меню позволяет выбрать документ
TechnologiCS. Выбранный документ будет связан с текущей записью.
·
«Создать новый
документ-модели по шаблону TechnologiCS» - в выпадающем меню позволяет выбрать документ
(шаблон документа) на основе которого будет создан новый документ. Созданный
документ будет связан с текущей записью.
|
|
Дополнительные
закладки Окно данных строки
спецификации может содержать дополнительные закладки: |
· «Исполнения позиции» - дополнительная закладка. Доступна при условии, что специфицируемое изделие имеет исполнения.

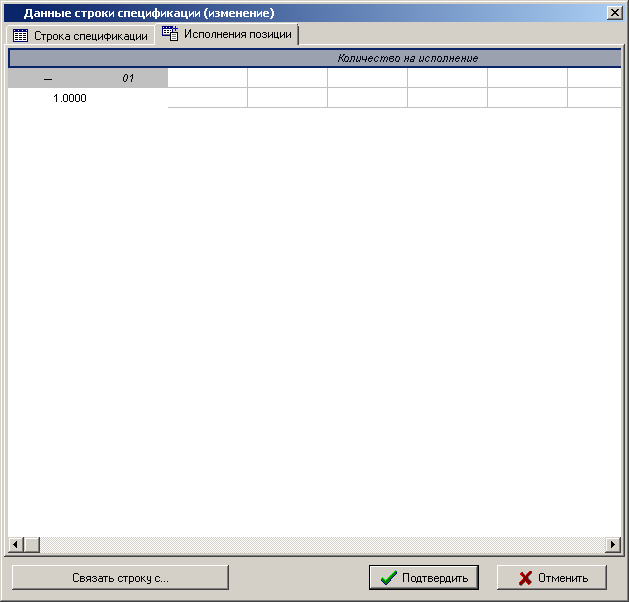

Исполнения позиции
На закладке «Исполнения позиции» отображается таблица с исполнениями на специфицируемое изделие. Данная таблица предназначена для ввода у текущей записи количества переменной части на каждое исполнение.
