Заполнение данных об изделии (см. раздел 20.1.1) выполняется с помощью команды  «Задать данные об изделии», которая доступна из разных обработчиков для следующих документов TechnologiCS:

·         «Модель»

·         «Главный чертеж»

·         «Спецификация»

·         «Конструкторский документ»

Часть отображаемой информации в данном режиме зависит от текущего документа на котором была выполнена команда.

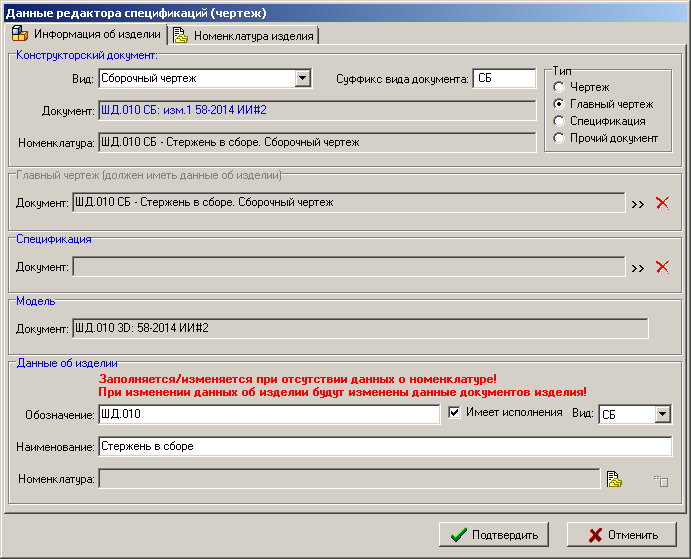

При выполнении данной команды, отображается окно следующего вида:

Окно содержит закладки:

·          «Информация об изделии» - предназначена для заполнения данных об изделии (включая информацию об  основной номенклатуре модели) и создания связи с документами TechnologiCS.

·          «Номенклатура изделия» - предназначена для работы с дополнительной номенклатурой модели.

Информация об изделии

На закладке  «Информация об изделии», окно разделено на следующие блоки:

·         «Конструкторский документ» - задает дополнительные данные о конструкторском документе:

·         «Вид», «Суффикс вида документа» - задается вид документа и соответствующий суффикс обозначения документа.

Список значений «Вид» и «Суффикс вида документа» определяется в соответствии с настройками файла tcs_cmd.ini. (см. раздел 20.7).

·         «Тип»:

·       «Чертеж» - задается для чертежа не являющегося главным чертежом.

·       «Главный чертеж» - задается для сборочного чертежа у изделия вида «СБ», задается для чертежа детали у изделия вида «ДЕ».

·       «Спецификация» - задается для спецификации.

·       «Прочий документ» - задается для прочих конструкторских документов.

·         «Главный чертеж» - задает/удаляет связь с документом главного чертежа.

·         «Спецификация» - задает/удаляет связь с документом спецификации.

·         «Модель» - отображает документ модели.

·         «Данные об изделии»:

·         «Обозначение» и «Наименование» - задается обозначение и наименование изделия соответственно.

·         «Вид» - данный признак определяет дальнейшую обработку данных об изделии, в том числе раздел спецификации, в который данное изделие будет добавлено по умолчанию.

·         «Имеет исполнения» - данный признак определяет основную номенклатуру изделия как групповую (номенклатура имеет исполнения).

·         «Номенклатура» - отображается связанная основная номенклатура изделия.

·         Кнопка  «Создать основную номенклатуру модели (изделия) в TechnologiCS» - отображает окно создания номенклатуры (см. раздел 20.5.1.1).

·         Кнопка  «Удалить связь изделия с номенклатурой TechnologiCS» - удаляет связь с заданной номенклатурой.

·         Кнопка  «Создать дополнительную номенклатуру модели(изделия) в TechnologiCS» - создает дополнительную номенклатуру модели. Работа с информацией о дополнительной номенклатуре модели выполняется на закладке  «Номенклатура изделия».

Для изменения обозначения и наименования изделия, связь с номенклатурой изделия должна быть удалена.



При заполнении данных об изделии рекомендуется придерживаться следующих правил:

·         При запуске на документе модели. Если данные об изделии у документа главного чертежа/ спецификации уже заданы, выберите данный документ (данные об изделии заполнятся автоматически). Если перечисленные документы/ данные об изделии отсутствуют, то заполните блок «Данные об изделии».

·         При запуске на документе главного чертежа. Если данные об изделии у документа спецификации уже заданы, выберите данный документ (данные об изделии заполнятся автоматически). Если перечисленные документы/ данные об изделии отсутствуют, то заполните блок «Данные об изделии».

·         При запуске на документе чертежа (не главного). Если данные об изделии у документа главного чертежа уже заданы, выберите данный документ (данные об изделии заполнятся автоматически). Если данные об изделии отсутствуют, то заполните блок «Данные об изделии».

·         При запуске на документе спецификация. Если данные об изделии у документа главного чертежа уже заданы, выберите данный документ (данные об изделии заполнятся автоматически). Если перечисленные документы/ данные об изделии отсутствуют, то заполните блок «Данные об изделии».

·         При запуске на прочем конструкторском документе. Если данные об изделии у документа главного чертежа/ спецификации уже заданы, выберите данный документ (данные об изделии заполнятся автоматически). Если перечисленные документы/ данные об изделии отсутствуют, то заполните блок «Данные об изделии».

Номенклатура изделия

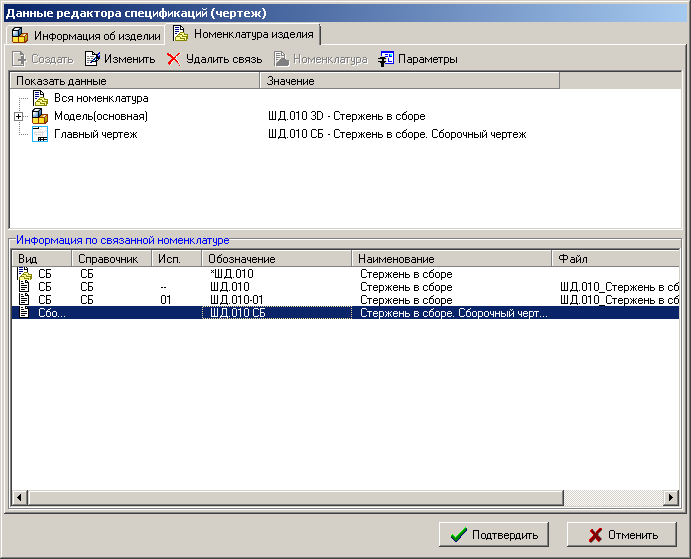

На закладке  «Номенклатура изделия», отображается окно следующего вида:

·         В верхней части отображаются данные об изделии (включая информацию о конфигурациях из файла модели).

·         В нижней части отображается информация по дополнительной номенклатуре модели.

Для работы с дополнительной номенклатурой модели необходимо предварительно создать основную номенклатуру модели на закладке  «Информация об изделии».

Для работы с дополнительной номенклатурой модели используются команды:

·          «Создать» - создает информацию о дополнительной номенклатуре на основе выбранных данных (см. раздел 20.5.1.1).

·          «Изменить» - изменяет информацию о дополнительной номенклатуре на основе выбранных данных (см. раздел 20.5.1.1).

·          «Удалить связь» - удаляет связь с созданной дополнительной номенклатурой или удаляет информацию о дополнительной номенклатуре (если номенклатура еще создана).

·          «Номенклатура» - отображает информацию о номенклатуре.

·          «Параметры» - отображает карточку номенклатуры для редактирования параметров (см. раздел 3.3.2).

Вызываемая карточка параметров номенклатуры, в зависимости от класса номенклатуры, определяется настройками файла tcs_cmd.ini (см. раздел 20.7).
