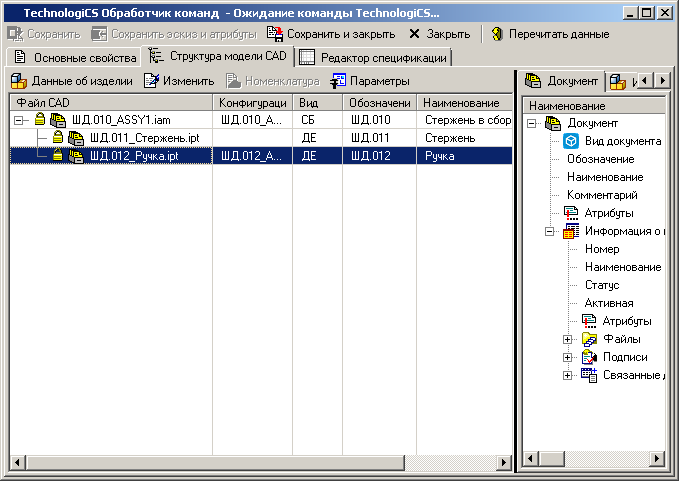

На закладке  «Структура модели CAD», окно режима разделено на две части:

·         В левой части отображается форма со структурой модели (входимости файлов первого уровня), построенной на основе данных CAD системы.

·         В правой части отображаются закладки с дополнительной информацией по выделенной записи:

·          «Документ» - отображается сводная информация по документу.

·          «Изделие» - отображается сводная информация с данными об изделии.

·          «Эскиз» - отображается режим создания файла предварительного просмотра (системный эскиз) для документа TechnologiCS. Описание работы с данным режимом приведено в разделе 20.3.

·          «Атрибуты» - отображается режим синхронизации свойств документа с файлом приложения. Описание работы с данным режимом приведено в разделе 20.3.

На форме содержатся столбцы отображающие информацию:

·         «Файл CAD» - отображает имя файла модели.

·         «Конфигурация» - отображает имя конфигурации (задается в CAD системе).

·         «Вид» - отображает вид изделия.

·         «Обозначение» - отображает обозначение изделия.

·         «Наименование» - отображает наименование изделия.

·          «Документ Модель» - отображает информацию о документе модели связанном с записью.

·          «Документ Главный чертеж» - отображает информацию о документе главного чертежа связанном с изделием (данные об изделии берутся от номенклатуры, а при ее отсутствии - от документа модели).

·          «Документ Спецификация» - отображает информацию о документе спецификации связанном с изделием (данные об изделии берутся от номенклатуры, а при ее отсутствии - от документа модели).

·          «Номенклатура» - отображает информацию о том, что запись связана с номенклатурной позицией TechnologiCS.

Для работы с записями используется панель команд или контекстное меню, содержащее следующие команды:

·          «Данные об изделии» - отображает окно заполнения данных об изделии (см. раздел 20.5.1). Данная команда становится доступна при условии, что текущая запись (файл модели) является документом TechnologiCS.

·          «Изменить» - изменяет информацию о номенклатуре (см. раздел 20.5.1.1). Данная команда становится доступна при условии, что с текущая записью не связана с номенклатурной позицией TechnologiCS.

·          «Номенклатура» - отображает сводную информацию по номенклатуре изделия. Данная команда становится доступна при условии, что с текущая записью связана с номенклатурной позицией TechnologiCS.

·          «Параметры» - отображает карточку номенклатуры для редактирования параметров (см. раздел 3.3.2).

Вызываемая карточка параметров номенклатуры, в зависимости от класса номенклатуры, определяется настройками файла tcs_cmd.ini (см. раздел 20.7).
