Данный обработчик позволяет сформировать предварительный состав изделия на основе данных файла модели (при запуске на документе модели) или на основе данных файла чертежа (при запуске на документе главного чертежа). Так же возможен запуск обработчика на документе спецификации для сформирования предварительного состава вручную (без использования данных из CAD системы).
При наличии связи изделия с документом спецификации TechnologiCS и версией спецификации TechnologiCS данный состав можно передать/синхронизировать со спецификацией TechnologiCS.
Редактор спецификации запускается на следующих документах:
· Документ модели. Файл модели. Для работы требуется выгрузка связанных документов модели;
· Документ чертежа (главный чертеж). Для работы требуется выгрузка связанных документов модели;
· Документ спецификация. Тип файла для спецификаций.
Если документы TechnologiCS правильно связаны с изделием и определены их выгруженные для работы версии, то редактор спецификаций будет отображать одинаковые данные независимо от документа, на котором выполняется команда. Для правильной работы не рекомендуется изменять строки редактора спецификаций связанные с CAD без работы в CAD (так как будет отсутствовать синхронизация данных при сохранении).
Для перехода в режим работы с редактором спецификаций запустите соответствующий плагин (обработчик).

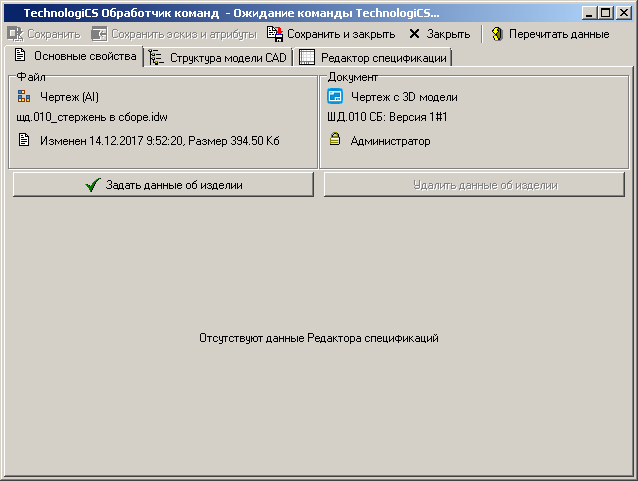

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

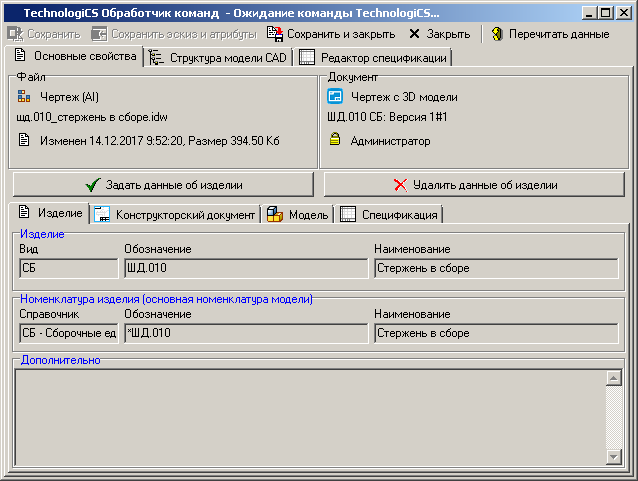

Если данные об изделии заданы, то информация на экран выводится в следующем виде:
Окно содержит закладки:
·
«Основные свойства» - предназначена
для заполнения данных об изделии на основе текущего документа, задания/удаления
связи с версией спецификации номенклатуры изделия и отображения суммарной
информации. Описание данной закладки аналогично описанию закладки «Основные свойства» в режиме работы с редактором основной
надписи (см. раздел 20.5).
·
«Структура модели CAD» - предназначена для заполнения данных об изделии на
основе данных структуры модели CAD (см. раздел 20.6.1).
·
«Редактор спецификации» - предназначена
для создания конструкторской спецификации в соответствии с требованиями ЕСКД
(форма 1а) и дальнейшей передачи данных в спецификацию TechnologiCS (см. раздел
20.6.2).
Кнопка
«Сохранить» - сохраняет
произведенные изменения.
Кнопка
«Сохранить эскиз и атрибуты»
- сохраняет системный эскиз и атрибуты.
Кнопка
«Сохранить и закрыть»
- сохраняет произведенные изменения и выходит из редактора .
Кнопка
«Закрыть» - выходит
из редактора основной надписи без сохранения проведенных изменений.
Кнопка
«Перечитать данные»
- перечитывает данные из свойств документа и файла приложения, возвращая
значения свойств к исходным.
