Данный обработчик позволяет заполнить основную надпись документа в знакомом пользователю виде, использовать данные TechnologiCS для заполнения основной надписи и читать данные приложения из основной надписи (например файла чертежа). При запуске на документе спецификация данный обработчик может синхронизировать данные основной надписи с заголовочными реквизитами версии спецификации TechnologiCS (настраивается в tcs_cmd.ini). При запуске на документе чертежа происходит синхронизация с основной надписью чертежа в CAD системе.

Для перехода в режим работы с редактором основной надписи запустите соответствующий плагин (обработчик).

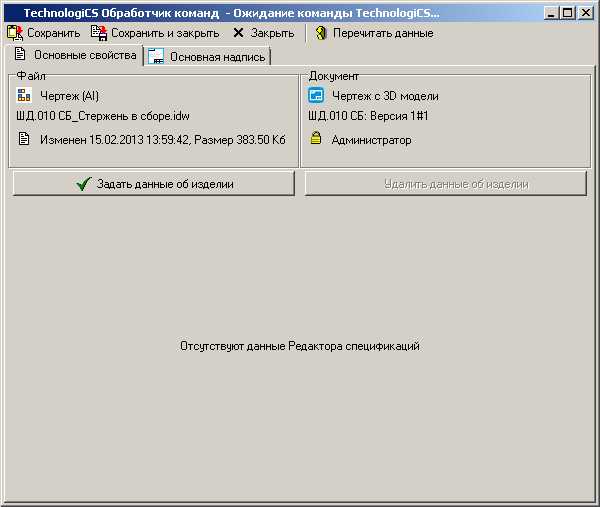

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

Если данные об изделии заданы, то информация на экран выводится в следующем виде:

Окно содержит закладки:

·          «Основные свойства» - предназначена для отображения суммарной информации по данным об изделии, а так же задания/удаления связи с версией спецификации номенклатуры.

·          «Основная надпись» - предназначена для заполнения свойств документа (реквизитов основной надписи) в соответствии с требованиями ЕСКД и их синхронизации между свойствами TechnologiCS и свойствами файла приложения (см. раздел 20.5.2).



Кнопка  «Сохранить» - сохраняет произведенные изменения.

Кнопка  «Сохранить и закрыть» - сохраняет произведенные изменения и выходит из редактора основной надписи.

Кнопка  «Закрыть» - выходит из редактора основной надписи без сохранения проведенных изменений.

Кнопка  «Перечитать данные» - перечитывает данные из свойств документа и файла приложения, возвращая значения свойств к исходным.

Основные свойства

На закладке  «Основные свойства», окно режима разделено на три части:

·         В верхней левой части отображается информация о файле приложения и его свойства.

·         В верхней правой части - информация о документе TechnologiCS и его свойства.

Кнопка  «Задать данные об изделии» -

Кнопка  «Удалить данные об изделии» - удаляет данные об изделии у текущего документа.

·         В нижней части отображается суммарная информация по данным об изделии.

Для заполнения данных об изделии у текущего документа используется кнопка  «Задать данные об изделии» (см. раздел 20.5.1).

Для удаления данных об изделии у текущего документа используется кнопка  «Удалить данные об изделии».

В зависимости от заполненной информации в окне данных об изделии, могут отображаться следующие закладки:

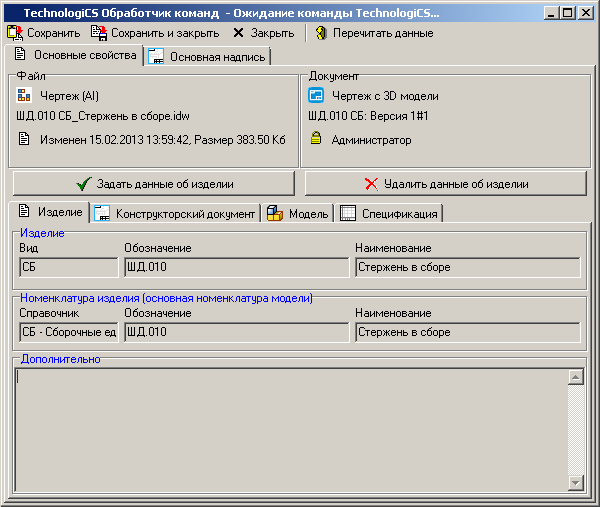

·          «Изделие» - отображается основная информация об изделии.

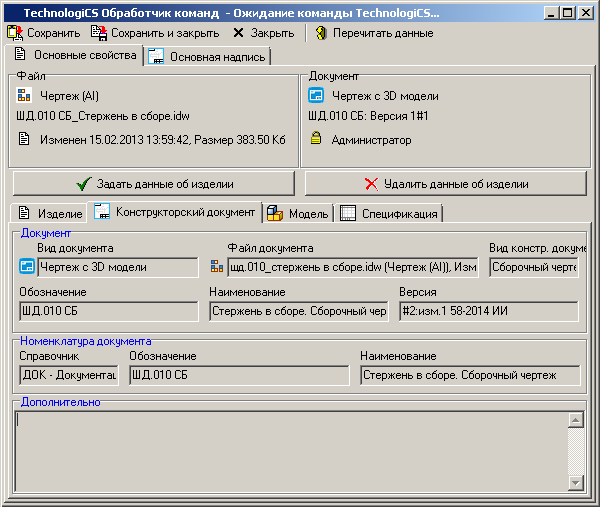

·          «Конструкторский документ» - отображается основная информация о конструкторском документе.

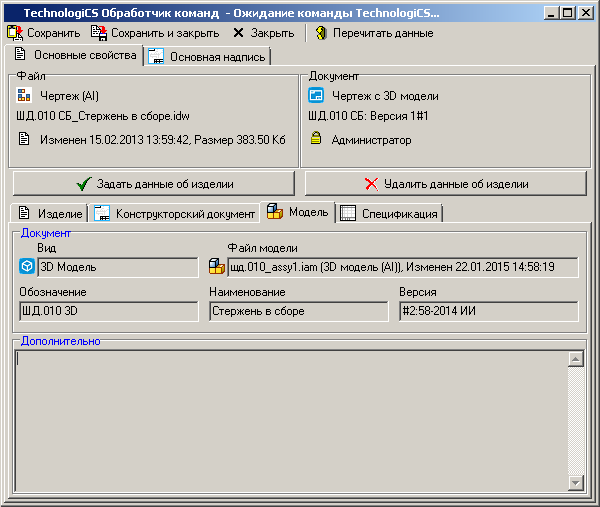

·          «Модель» - отображается основная информация о документе модели.

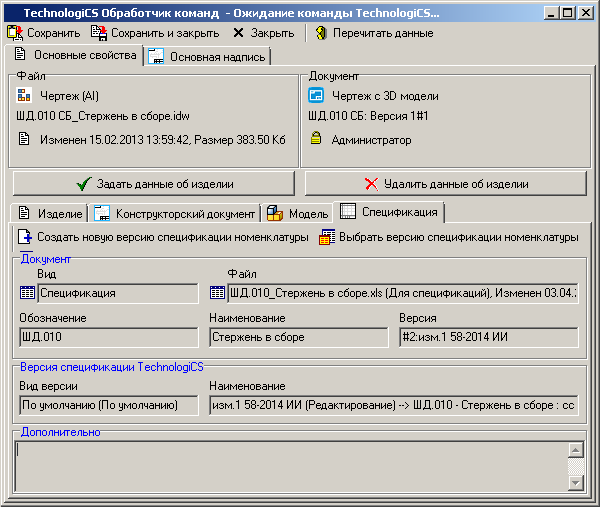

·          «Спецификация» - отображается основная информация о документе спецификации.

На данной закладке доступны следующие действия:

·        «Создать новую версию спецификации номенклатуры» - создает новую версию спецификации у текущей номенклатуры изделия и устанавливает с ней связь.

·        «Выбрать версию спецификации номенклатуры TechnologiCS» - устанавливает связь с одной из существующих версий спецификации у текущей номенклатуры изделия.

·        «Удалить связь с версией спецификации номенклатуры» - удаляет связь с версией спецификации у текущей номенклатуры изделия.
