Способ хранения файлов CAD системы в документах TechnologiCS (см. раздел 20.1) определяет модель данных об изделии. Данные об изделии задаются и хранятся только в редакторе спецификаций и редакторе основной надписи. Эта информация позволяет установить однозначную связь между документом модели и номенклатурой модели, конструкторским документом и номенклатурой конструкторского документа, спецификацией и основной номенклатурой модели.
Изделие имеет следующие обязательные атрибуты:
· Вид изделия (СБ, ДЕ, СТД, Материал, Прочие, Комплекс, Комплект);
· Обозначение. Обозначение изделия;
· Наименование. Наименование изделия.
Изделие может быть связано с документами и номенклатурой TechnologiCS. При работе с обработчиками команд (редактор спецификаций и редактор основной надписи) система проверят соответствие обозначение/наименования изделия связанным с ней объектами TechnologiCS (документы/номенклатура/версия), информирует пользователя о несоответствиях и, по возможности, исправляет их. Так же в зависимости от настроек проверяются и создаются связи между объектами TechnologiCS.

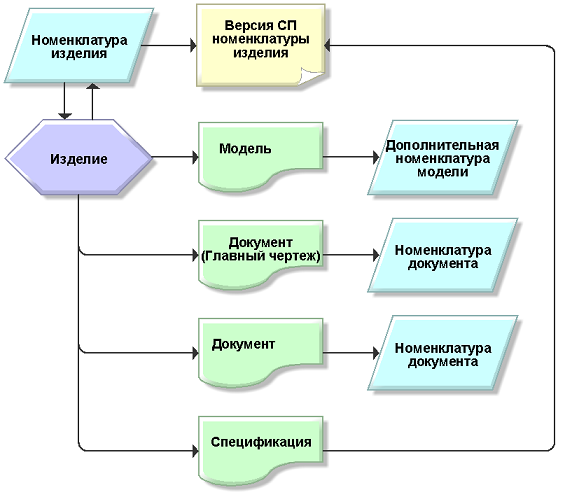

Далее приведена схема связи данных об изделии.
При использовании способа хранения файлов CAD системы, в котором файл модели и файл чертежа содержатся в файловом составе одного документа TechnologiCS, в рамках редактора спецификаций этот документ будет одновременно являться и документом модели и конструкторским документом (Главный чертеж).
На основании заданных данных об изделии, имеется возможность установить связь (в соответствии с настройками файла tcs_cmd.ini) между документами и номенклатурой, а так же между самими документами.

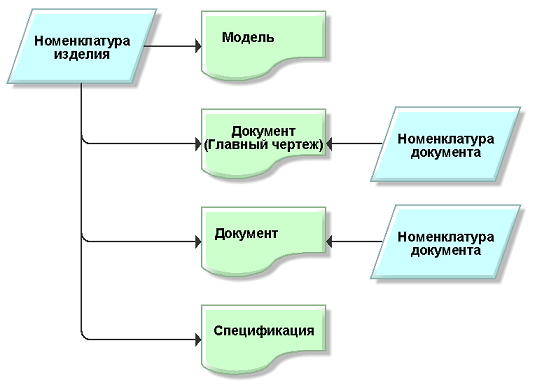

Далее приведена схема опциональных связей между документами и номенклатурой.

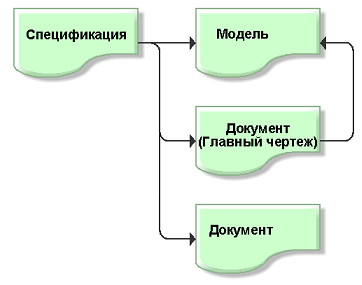

Далее приведена схема опциональных связей между документами.
