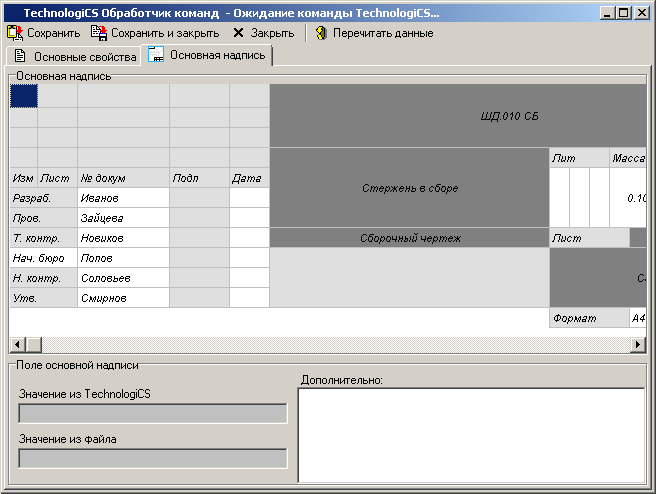

На закладке
«Основная надпись», окно режима
разделено на две части:
· В верхней части отображается форма с полями, аналогичная основной надписи для чертежей и схем выполненных в соответствии с ЕСКД (форма 1). Выбор текущего поля определяет отображение информации в нижней части окна режима. Поля выделенные серым и темно-серым цветом не допускаю редактирования.
· В нижней части отображаются поля:
· «Значение из TechnologiCS» - отображается значение текущего поля прочитанное из TechnologiCS.
· «Значение из файла» - отображается значение текущего поля прочитанное из файла приложения.
· «Дополнительно» - отображается дополнительная информация по текущему полю.
|
|
Редактор основной надписи будет корректно обмениваться данными с основной надписью чертежа только при условии, что поля шаблона основной надписи содержат свойства в соответствии с настройками файла tcs_cmd.ini. (см. раздел 20.7). |
Для управления значениями, используется контекстное меню:
·
«Изменить значение»
- позволяет изменить значение текущего свойства.
·
«Очистить значение»
- очищает значение текущего свойства.
· «=> Взять значение из файла конструкторского документа» - значение текущего свойства из файла приложения будет сохранено в свойстве документа.
· «<= Взять значение из документа TechnologiCS» - значение текущего свойства из документа будет сохранено в свойстве файла приложения.
· «=>> Заполнить значениями из файла конструкторского документа» - значения всех свойствиз файла приложения будут сохранены в свойствах документа.
· «<<= Взять значение из документа TechnologiCS» - значения всех свойствиз документа будут сохранены в свойствах файла приложения.
