Для перехода в режим работы с редактором спецификаций запустите соответствующий плагин (обработчик).

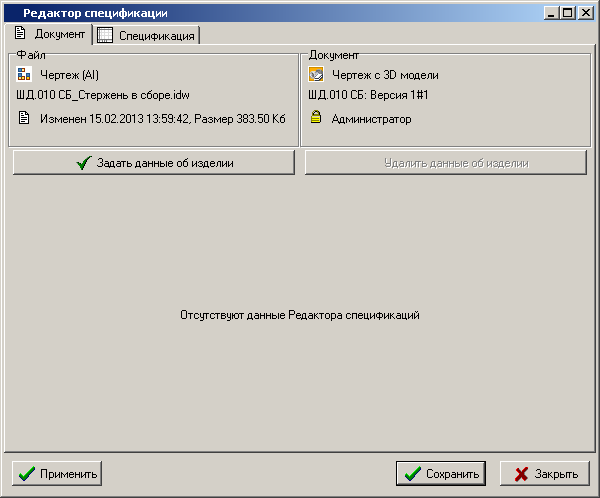

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

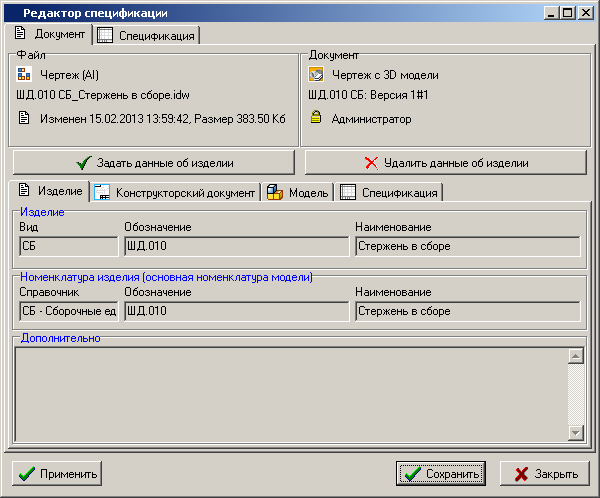

Если данные об изделии заданы, то информация на экран выводится в следующем виде:
Окно содержит закладки:
·
«Документ» - предназначена
для заполнения данных об изделии. на основе текущего документа, задания/удаления
связи с версией спецификации номенклатуры изделия и отображения сумманой
информации. Описание данной закладки аналогично описанию закладки «Документ» в режиме работы с редактором
основной надписи (см. раздел 18.5).
·
«Спецификация» - предназначена
для создания конструкторской спецификации в соответствии с требованиями ЕСКД
(форма 1а) и дальнейшей передачи данных в спецификацию TechnologiCS.
Кнопка
«Применить» - сохраняет произведенные
изменения.
Кнопка
«Сохранить» - сохраняет произведенные
изменения и выходит из редактора спецификаций.
Кнопка
«Закрыть» - выходит из редактора
спецификаций без сохранения произведенных изменений.
Спецификация
На
закладке «Спецификация»,

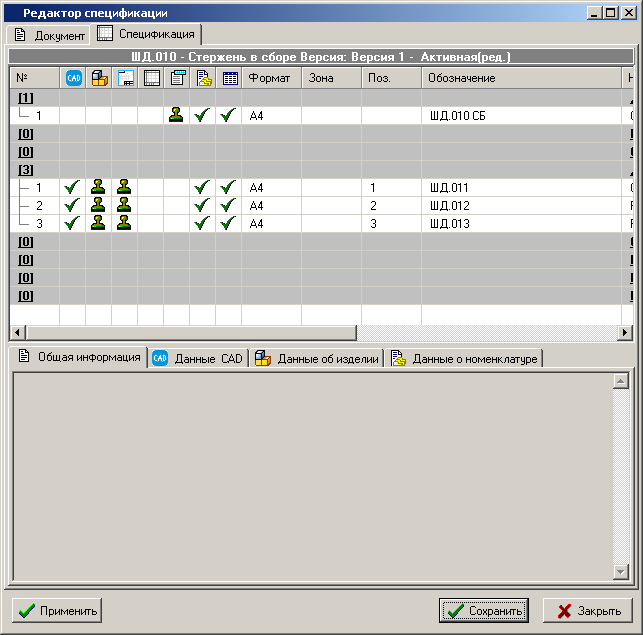

окно режима разделено на две части:
· В верхней части отображается форма со строками редактора спецификаций (записями), аналогичная форме спецификации выполненной в соответствии с ЕСКД (форма 1).
· В нижней части отображаются закладки:
·
«Общая информация»
- отображаются глобальные информационные сообщения.
·
«Данные CAD» - отображаются
данные прочитанные из свойств файла приложения. Отображаемая информация
определяется выбором текущей записи.
·
«Данные об изделии»
- отображаются данные об изделии. Отображаемая информация определяется выбором
текущей записи.
·
«Данные о номенклатуре» - отображаются
данные о связанной номенклатурной позиции TechnologiCS. Отображаемая информация
определяется выбором текущей записи.
Форма со строками редактора спецификаций содержит разделы:
·
«Документация»
·
«Комплексы»
·
«Сборочные
единицы»
·
«Детали»
·
«Стандартные
изделия»
·
«Прочие
изделия»
·
«Материалы»
·
«Комплекты»
Так же в этой форме содержатся дополнительные столбцы отображающие вспомогательную информацию:
·
«Данные CAD системы»
- отображает информацию о том, что запись получена на основе данных файла
приложения.
·
«Модель» -
отображает информацию о документе модели связанном с записью.
·
«Главный чертеж» -
отображает информацию о главном чертеже связанном с изделием (данные об изделии
берутся от номенклатуры, а при ее отсутствии - от документа модели).
·
«Спецификация» -
отображает информацию о документе спецификации связанном с изделием (данные об
изделии берутся от номенклатуры, а при ее отсутствии - от документа модели).
·
«Документация» -
отображает информацию о конструкторском документе связанном с записью из
раздела «Документация».
·
«Номенклатура» -
отображает информацию о том, что запись связана с номенклатурной позицией
TechnologiCS.
·
«Строка спецификации
TechnologiCS» - отображает информацию о том, что запись содержится в
связанной версии спецификации номенклатуры изделия.
В дополнительных столбцах (в зависимости от раздела спецификации) могут отображаться следующие пиктограммы:
·
«
» - связь присутствует/ версия документа утверждена;
·
«
» - ожидаемая связь отсутствует;
·
«
» - версия документа не утверждена;
·
«
» - версия документа не определена.
|
|
Первоначально строки редактора спецификаций формируются автоматически на основе данных файла приложения и данных об изделии. Если связанная версия спецификации у текущей номенклатуры изделия уже имеет записи, то они так же отобразятся в редакторе спецификаций. |
