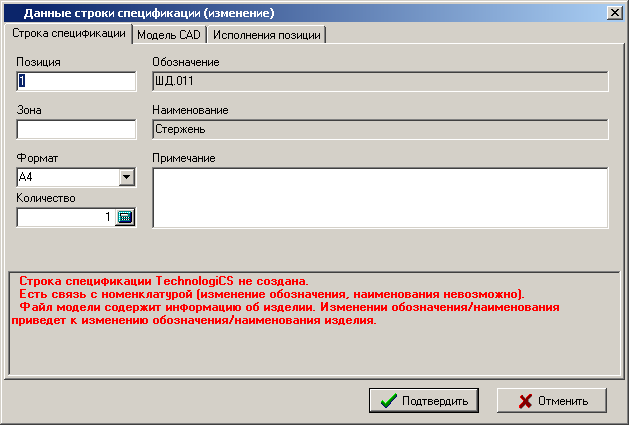

Каждая строка редактора спецификаций имеет свои определенные данные, которые задаются/ отображаются в окне вида:
· «Обозначение», «Наименование». Доступны для всех записей.
|
|
При наличии связи с номенклатурной позицией TechnologiCS, изменение недоступно. |
· «Позиция», «Зона». Доступны для записей из разделов спецификации: «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия».
|
|
Измененное значение поля «Позиция» (у записи сформированной на основе данных CAD системы) при сохранении данных редактора спецификаций передается в файл чертежа. |
· «Формат». Доступно для записей из разделов спецификации: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Прочие изделия», «Комплекты».
· «Количество». Не доступно для записей из раздела «Документация».
· «Примечание». Доступно для всех записей.
Дополнительные закладки
Окно данных строки спецификации может содержать дополнительные закладки:
· «Модель CAD» - дополнительная закладка. Доступна для записей имеющих связь с документом модели.
· «Исполнения позиции» - дополнительная закладка. Доступна при условии, что специфицируемое изделие имеет исполнения.

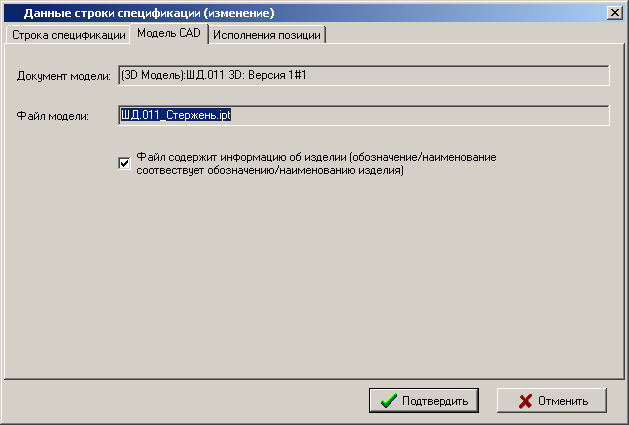

Модель CAD
На закладке «Модель CAD» отображается информация:
·
«Документ
модели» - связанный с текущей записью документ TechnologiCS, содержащий в файловом составе файл модели.
· «Файл модели» - файл модели на который ссылается позиция в файле чертежа.
· флаг «Файл содержит информацию об изделии (обозначение/ наименование соответствует обозначению/ наименованию изделия)» - при установленном флаге, основные данные об изделии определяются из свойств файла модели.
Исполнения позиции
На закладке «Исполнения позиции» отображается таблица с исполнениями на специфицируемое изделие. Данная таблица предназначена для ввода у текущей записи количества переменной части на каждое исполнение.
