Для перехода в режим работы с редактором основной надписи запустите соответствующий плагин (обработчик).

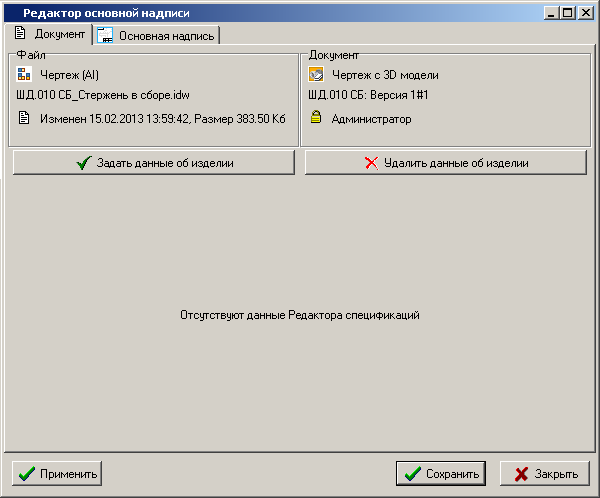

Если данные об изделии не заданы, то информация на экран выводится в следующем виде:

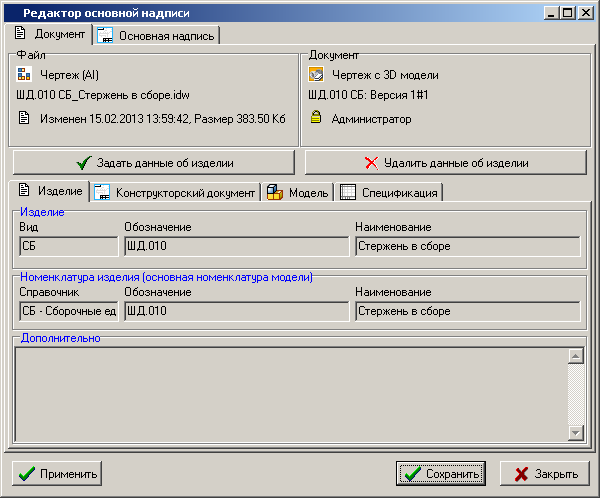

Если данные об изделии заданы, то информация на экран выводится в следующем виде:
Окно содержит закладки:
·
«Документ» - предназначена
для заполнения данных об изделии. на основе текущего документа, задания/удаления
связи с версией спецификации номенклатуры изделия и отображения сумманой
информации.
·
«Основная надпись»
- предназначена для заполнения свойств документа (реквизитов основной надписи)
в соответствии с требованиями ЕСКД и их синхронизации между свойствами TechnologiCS
и свойствами файла приложения.
Кнопка
«Применить» - сохраняет произведенные
изменения.
Кнопка
«Сохранить» - сохраняет произведенные
изменения и выходит из редактора основной надписи.
Кнопка
«Закрыть» - выдает окно следующего вида:
Для выхода из редактора основной надписи без сохранения произведенных изменений нажмите «Да». Для отмены команды нажмите «Нет».
Документ
На
закладке «Документ», окно
режима разделено на три части:
· В верхней левой части отображается информация о файле приложения и его свойства.
· В верхней правой части - информация о документе TechnologiCS и его свойства.
· В нижней части могут отображаться следующие закладки:
·
«Изделие» -
отображается основная информация об изделии.
·

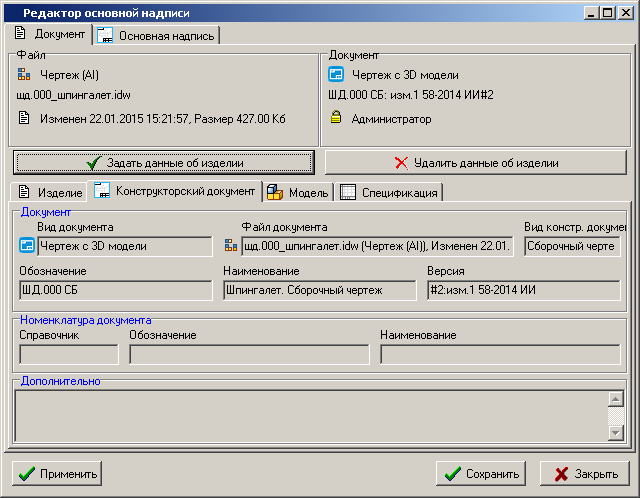

«Конструкторский
документ» - отображается основная информация о конструкторском документе.
·

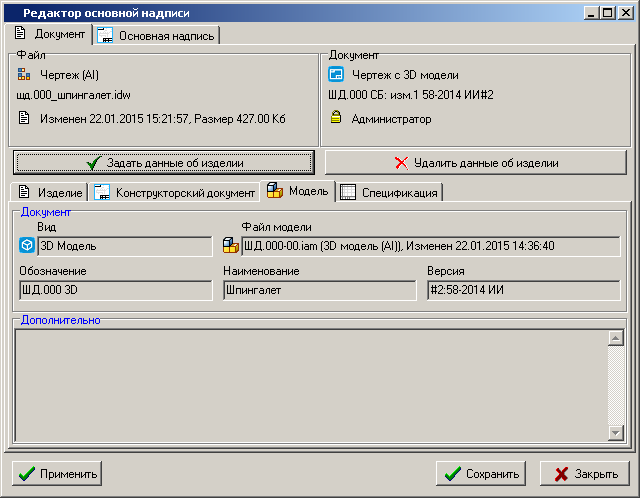

«Модель» -
отображается основная информация о документе модели.
·

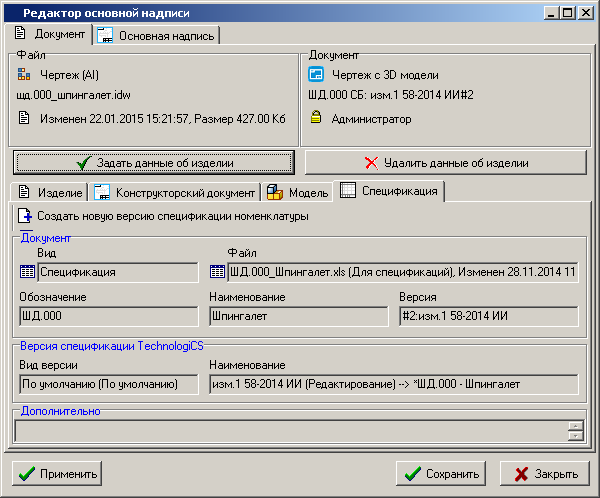

«Спецификация» -
отображается основная информация о документе спецификации.
На данной закладке доступны следующие действия:
·
«Создать новую версию спецификации номенклатуры» - создает новую
версию спецификации у текущей номенклатуры изделия и устанавливает с ней связь.
·
«Выбрать версию спецификации номенклатуры TechnologiCS» - устанавливает
связь с одной из существующих версий спецификации у текущей номенклатуры
изделия.
·
«Удалить связь с версией спецификации номенклатуры» - удаляет связь
с версией спецификации у текущей номенклатуры изделия.
Кнопка
«Задать данные об изделии» - отображает
окно для заполнения данных об изделии у текущего документа. Описание работы с
данным окном приведено в разделе 18.5.1.
Кнопка
«Удалить данные об изделии» - удаляет
данные об изделии у текущего документа.

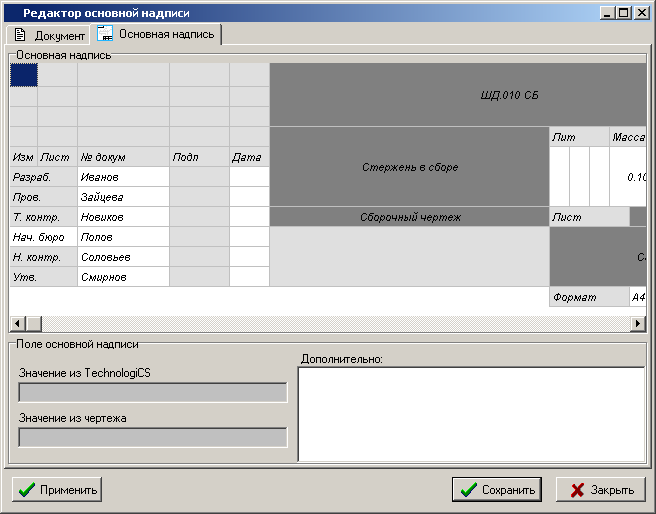

Основная надпись
На
закладке «Основная надпись»,
окно режима разделено на две части:
· В верхней части отображается форма с полями, аналогичная основной надписи для чертежей и схем выполненных в соответствии с ЕСКД (форма 1). Выбор текущего поля определяет отображение информации в нижней части окна режима. Поля выделенные серым и темно-серым цветом не допускаю редактирования.
· В нижней части отображаются поля:
· «Значение из TechnologiCS» - отображается значение текущего поля прочитанное из TechnologiCS.
· «Значение из чертежа» - отображается значение текущего поля прочитанное из файла приложения.
· «Дополнительно» - отображается дополнительная информация по текущему полю.
|
|
Редактор основной надписи будет корректно обмениваться данными с основной надписью чертежа только при условии, что поля шаблона основной надписи содержат свойства в соответствии с настройками файла tcs_cmd.ini. (см. раздел 18.14). |
Для управления значениями, используется контекстное меню:
·
«Изменить значение» - позволяет изменить значение текущего свойства.
·
«Очистить значение» - очищает значение текущего свойства.
· «=> Взять значение из файла конструкторского документа» - значение текущего свойства из файла приложения будет сохранено в свойстве документа.
· «<= Взять значение из документа TechnologiCS» - значение текущего свойства из документа будет сохранено в свойстве файла приложения.
· «=>> Заполнить значениями из файла конструкторского документа» - значения всех свойст из файла приложения будут сохранены в свойствах документа.
· «<<= Взять значение из документа TechnologiCS» - значения всех свойст из документа будут сохранены в свойствах файла приложения.
