Способ хранения файлов CAD системы в документах TechnologiCS (см. раздел 18.1.1) определяет модель данных об изделии. Данные об изделии задаются и хранятся только в Редакторе спецификаций. Эта информация позволяет установить однозначную связь между документом модели и номенклатурой модели, конструкторским документом и номенклатурой конструкторского документа, спецификацией и основной номенклатурой модели.

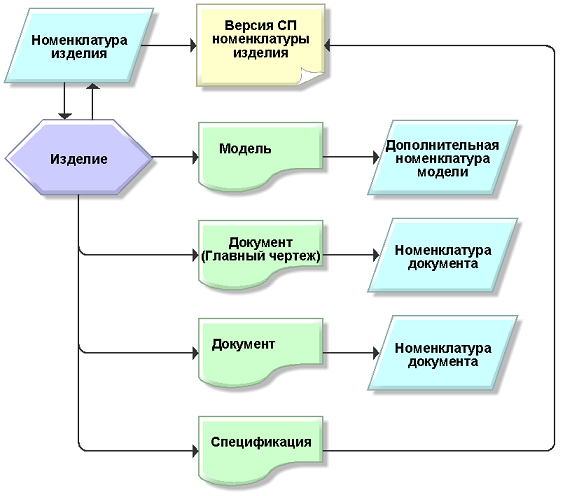

Далее приведена схема связи данных об изделии.
При использовании способа хранения файлов CAD системы, в котором файл модели и файл чертежа содержатся в файловом составе одного документа TechnologiCS, в рамках Редактора спецификаций этот документ будет одновременно являться и документом модели и конструкторским документом (Главный чертеж).
На основании заданных данных об изделии в Редакторе спецификаций, имеется возможность установить связь (в соответствии с настройками файла tcs_cmd.ini) между документами и номенклатурой, а так же между самими документами.

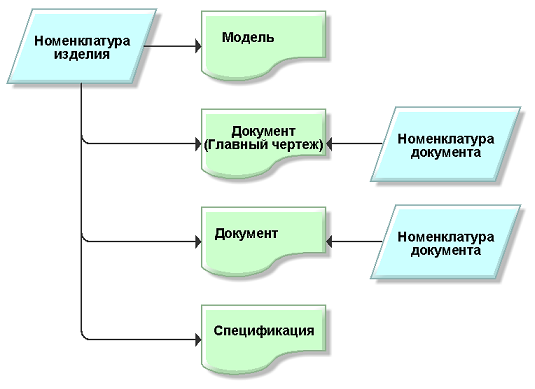

Далее приведена схема опциональных связей между документами и номенклатурой..

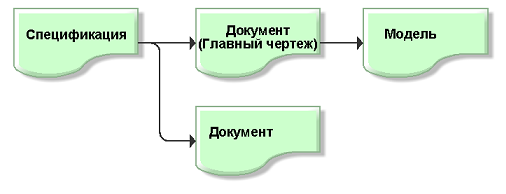

Далее приведена схема опциональных связей между документами.
