Ниже приведены возможные способы хранения файлов CAD системы в документах TechnologiCS. Способ хранения определяется как самой CAD системой (2D или 3D), так и регламентирующими требованиями, установленными на предприятии:
· Модель, чертеж, спецификация хранятся как отдельные документы.
· Модель и чертеж хранятся в одном документе, спецификация - в отдельном документе.
· Модели и чертежи на все изделие хранятся в одном документе, спецификация - в отдельном документе.

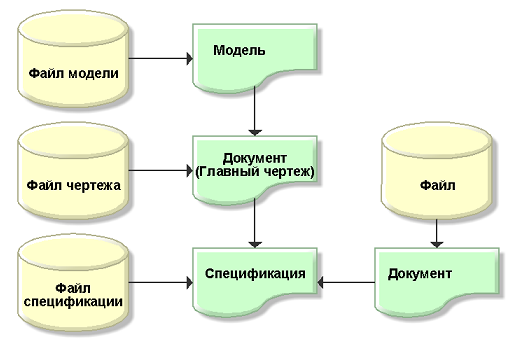

Модель, чертеж, спецификация как отдельные документы
Каждый файл содержится в файловом составе персонального документа TechnologiCS. Данный способ является наиболее предпочтительным и используется по умолчанию в TechnologiCS.
Данный способ хранения обладает следующими преимуществами:
· Каждый документ может имеет собственную процедуру согласования, список согласующих и утверждающих;
· Каждый документ может изменяться отдельно;
· Легкое заимствование моделей с сохранением информации о применяемости и всей информации из TechnologiCS;
· Прозрачная работа с обработчиками команд;
· Развернутая информация о структуре изделия, готовности его документации в TechnologiCS;
· Возможность совместной работы над общим изделием (каждый пользователь разрабатывает свой узел, документ);
· Гибкая настройка процесса разработки.
Из недостатков следует отметить следующее:
· Более сложный процесс организации хранения и согласования документов;
· Необходимо соблюдать правила именования файлов.

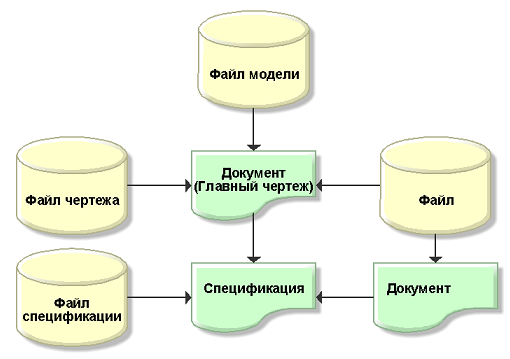

Модель и чертеж как один документ, спецификация как отдельный документ
Файл модели и файл чертежа содержатся в файловом составе одного документа TechnologiCS.
При использовании данного способа, файл чертежа рекомендуется назначать «Активным» в файловом составе документа (см. раздел 12.1.7.2).
Данный способ незначительно отличается от предыдущего и немного упрощает хранение и согласование документов, но так же добавляет к нему ряд недостатков:
· Усложняется заимствование моделей (так как заимствуется документ чертежа, а не модели);
· Усложняется работа с моделями (требуется сразу иметь чертеж либо переключаться между файлами в процессе работы);
· Разные способы работы с документами имеющими чертеж и не имеющими его.

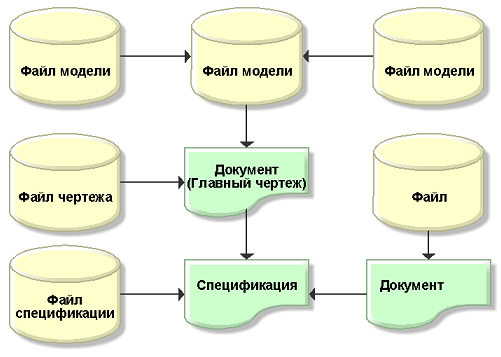

Модели и чертежи изделия как один документ, спецификация как отдельный документ
Файл чертежа, файл модели и все в него входящие файлы моделей содержатся в файловом составе одного документа TechnologiCS. Данный способ является наименее предпочтительным, т.к. накладывает ряд ограничений.
При использовании данного способа, файл чертежа рекомендуется назначать «Активным» в файловом составе документа (см. раздел 12.1.7.2).
Данный способ обеспечивает наиболее простое хранение и согласование, однако имеет ряд существенных недостатков:
· Нет возможности заимствования (заимствуется все изделие либо копируются файлы из него без сохранения связей);
· Отсутствует возможность совместной разработки (изменять документ может только один пользователь)
· Сложная работа с обработчиками команд (необходимо работать только с основными файлами)
|
|
Независимо от принятого способа хранения файлов, в файловом составе документа также могут храниться дополнительные файлы, необходимые для корректного открытия файла модели или файла чертежа в CAD системе, если для данных файлов создавать собственные документы TechnologiCS нецелесообразно. |
