Под поэлементным добавлением здесь и далее будем понимать последовательный ввод и редактирование позиций технологического процесса.

Добавление, редактирование и удаление позиций ТП осуществляется так же, как описано в разделе 1.4.3.

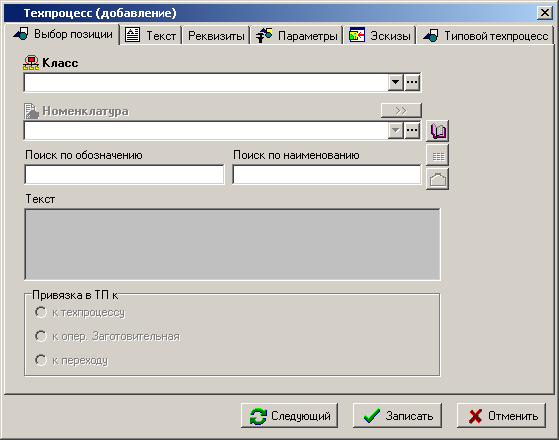

При добавлении позиции (команда  «Добавить») появляется окно, в котором заносятся следующие поля:

·          «Класс» - задается вид элемента ТП.

·         «Номенклатура» - задается сам элемент ТП из номенклатурного справочника.

·         «Поиск по обозначению» и «Поиск по наименованию» - предназначены для быстрого поиска позиции техпроцесса в номенклатурных справочниках системы.

Главным отличием данного режима поиска от поиска нажатием кнопки  в поле «Номенклатура» является то, что здесь поиск осуществляется не в рамках одного номенклатурного справочника, а по всем справочникам системы. Естественно, данные справочники должны использоваться в технологии (см. раздел 5.2) и пользователь должен иметь на них права (см. раздел 15.2.1.3).

·         «Текст» - отображает первые 255 символов текста, вводимого и редактируемого на закладке  «Текст» данного окна (см. раздел 5.4.11).

Для добавления позиции определенного вида, используется выпадающее меню команды  «Добавить»:

·          «Добавить тех. операцию» (см. раздел 5.4.3)

·          «Добавить тех. переход» (см. раздел 5.4.5)

·          «Добавить материал» (см. раздел 5.4.2)

·          «Добавить вспомогательный материал» (см. раздел 5.4.6)

·          «Добавить расцеховку» (см. раздел 5.4.1)

·          «Добавить оборудование» (см. раздел 5.4.4)

·          «Добавить инструмент» (см. раздел 5.4.7)

·          «Добавить комментарий» (см. раздел 5.4.8)

·         «Добавить пользовательский класс» (см. раздел 5.4.9)



После того как позиция ТП введена, можно приступать к ее редактированию (команда «Редактировать»). Поскольку реквизиты для различных позиций технологического процесса существенно отличаются друг от друга, рассмотрим их отдельно.

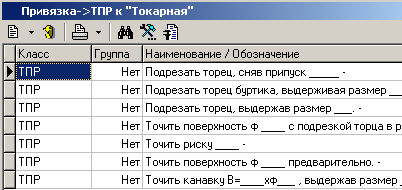

При вводе позиций техпроцесса с привязкой к операции или к переходу можно воспользоваться кнопкой  «Привязка». При этом, например, если к операции были привязаны переходы (см. раздел 2.12.1), то при вводе переходов данной операции выдается список номенклатуры, привязанный к этой операции, что существенно ускоряет процесс проектирования.

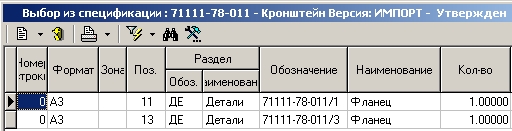

Точно также, если для номенклатурной позиции, на которую разрабатывается технология, в системе имеется конструкторская спецификация (например, сборочная технология), то элементы ТП (такие как детали или сборочные единицы) можно заимствовать прямо из спецификации, используя кнопку  «Взять из спецификации».

Если технология проектируется для конкретного предприятия, то оборудование можно выбирать не из общего номенклатурного справочника, а прямо из станочного парка предприятия (см. раздел 2.1.13) используя кнопку  «Выбрать из станочного парка». При этом будет выбираться именно та модель, которая имеется на данном участке. Если на участке имеется несколько экземпляров такой модели, то конкретный экземпляр станка будет выбран позднее, в процессе планирования производства (см. раздел 10.7).



Дополнительные закладки Окно просмотра/редактирования позиции ТП содержит дополнительные закладки:

·          «Текст» - предназначена для ввода текста у позиции ТП (см. раздел 5.4.11).

·          «Реквизиты» - предназначена для ввода дополнительной информации о позиции ТП. Вид и содержимое закладки определяется видом позиции ТП.

·          «Параметры» - предназначена для ввода параметров позиции ТП (см. раздел 5.4.10).

·          «Эскизы» - предназначена для работы с эскизами связанными с позицией ТП (см. раздел 5.4.12).

·          «Документы связанные с позицией» - предназначена для работы с документами связанными с позицией ТП (см. раздел 5.4.14).

·          «Типовой техпроцесс» - предназначена для работы с типовым техпроцессом на который ссылается позиция ТП  (см. раздел 5.4.13).

·          «Карточка замен в версии» - предназначена для работы с заменами.

·          «Разрешенные замены для номенклатуры (объекта)» - предназначена для работы с заменами (см. раздел 3.18).

·          «Текущая примененная замена» - предназначена для работы с заменами (см. раздел 3.19.2.1).

·          «Примененные замены» - предназначена для просмотра примененных замен по текущей позиции ТП (см. раздел 3.19.3).

·          «Исходная строка техпроцесса» - используется при проведении изменений (см. раздел 3.15.4).

·          «Изменения по строке техпроцесса» - используется при проведении изменений (см. раздел 3.15.4).

·          «Использование в вариантах» - используется при ведении вариантов ТП (см. раздел 5.11).

·          «Используется как ТТП» - используется при ведении типовых (групповых) ТП (см. раздел 5.12).
