Ниже приведены возможные способы хранения файлов CAD системы в документах TechnologiCS. Способ хранения определяется как самой CAD системой (2D или 3D), так и регламентирующими требованиями установленными на предприятии.

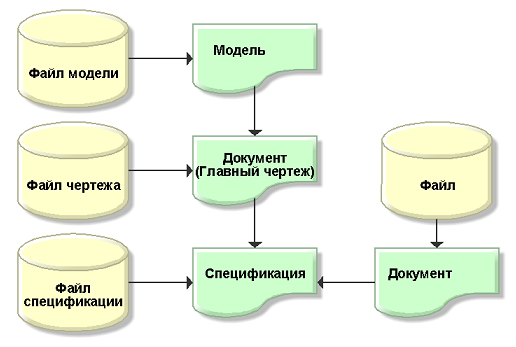

· Каждый файл содержится в файловом составе персонального документа TechnologiCS. Данный способ применим только для 3D CAD систем и является наиболее предпочтительным.

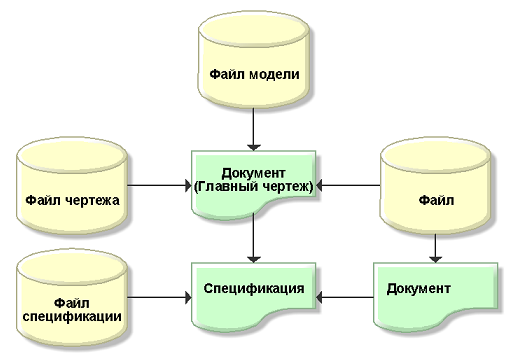

· Файл модели и файл чертежа содержатся в файловом составе одного документа TechnologiCS. Данный способ является универсальным и применим как для 3D CAD систем, так и для 2D CAD систем.
При использовании данного способа, файл чертежа рекомендуется назначать «Активным» в файловом составе документа (см. раздел 12.3.5.1).

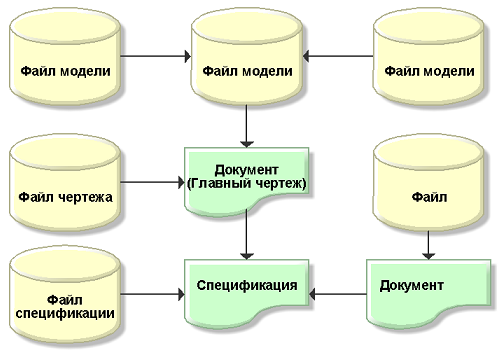

· Файл чертежа, файл модели и все в него входящие файлы моделей содержатся в файловом составе одного документа TechnologiCS. Данный способ применим только для 3D CAD систем и является наименее предпочтительным, т.к. накладывает ряд ограничений.
При использовании данного способа, файл чертежа рекомендуется назначать «Активным» в файловом составе документа (см. раздел 12.3.5.1).
|
|
Независимо от принятого способа хранения файлов, в файловом составе документа также могут храниться дополнительные файлы, необходимые для корректного открытия файла модели или файла чертежа в CAD системе, если для данных файлов создавать собственные документы TechnologiCS нецелесообразно. |
