Для построения диаграмм в элемент шаблона строки (см. раздел 14.10.3.4) вставляется один или несколько прямоугольников. Для этого необходимо в меню MS Excel выбрать



«Вид» – «Панели инструментов» – «Рисование» – «Прямоугольник»

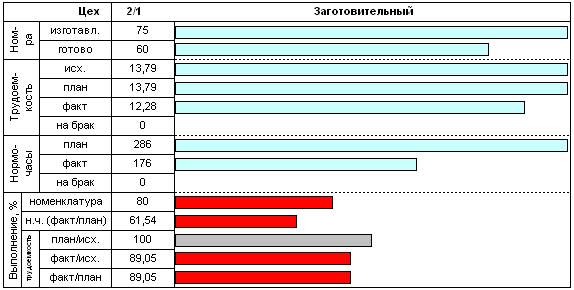

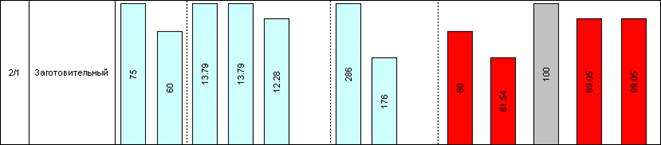

При формировании строки отчета, каждый прямоугольник (в зависимости от своей настройки) изменяет размеры (масштабируется) и расположение относительно начала того элемента строки, в котором он находится. Такой механизм позволяет наглядно представлять данные в виде различных линейных диаграмм и гистограмм.

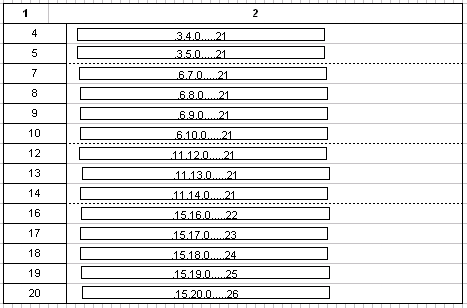

В текст прямоугольника через запятую записываются параметры, управляющие размером, расположением и видом (цветом) прямоугольника.



Каждое значение параметра - это номер поля из источника данных, которое устанавливает соответствующий параметр прямоугольника. Цифра означает номер поля основного источника данных, символ «#» и цифра означает номер поля дополнительного источника данных.



Если не нужно устанавливать значение параметра, то его можно пропускать, оставляя при этом запятую.







Порядок следования и параметры прямоугольника следующие:



1 -   текст внутри прямоугольника.

2 -   ширина элемента шаблона строки, относительно которой будет рассчитываться ширина прямоугольника.

3 -   ширина прямоугольника относительно ширины элемента.

4 -   отступ слева относительно ширины элемента.

5 -   высота элемента шаблона строки, относительно которой будет рассчитываться высота прямоугольника.

6 -   высота прямоугольника относительно высоты элемента.

7 -   отступ снизу относительно высоты элемента.

8 -   цвет текста (числовое значение в диапазоне 1-56).

9 -   цвет фона (числовое значение в диапазоне 1-64).



Цвет текста:



Цвет фона:



Так, например, следующая запись означает:
