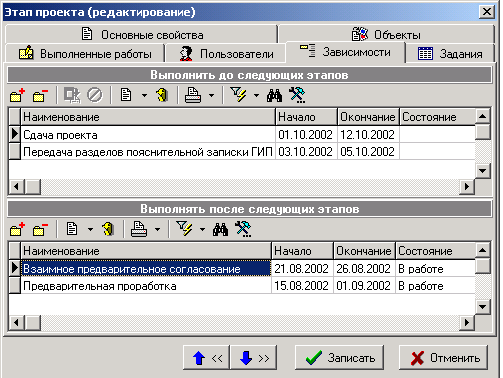

Этапы проекта, связанные с текущим этапом, заполняются на закладке «Зависимости».

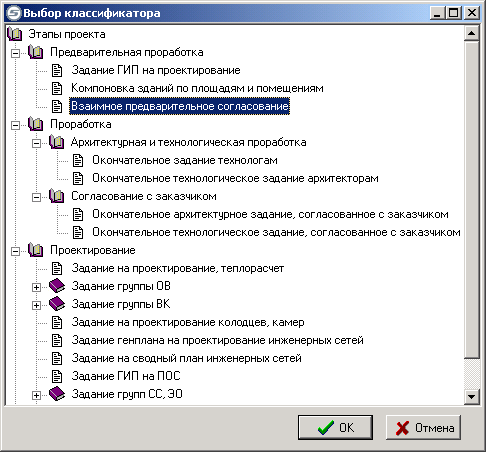

При нажатии кнопки «Добавить» выводится дерево этапов проекта следующего вида:

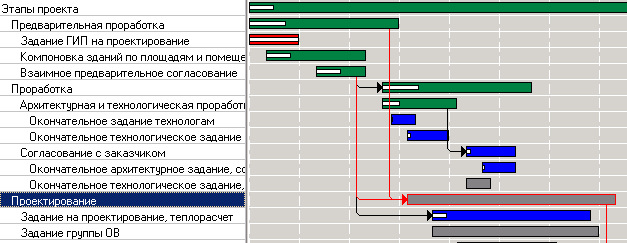

В нем необходимо выбрать тот этап, после завершения или до начала которого можно выполнять текущий этап. При этом проверяется, что дата начала текущего этапа не должна быть меньше даты окончания этапа после которого его нужно выполнять, или же дата окончания текущего этапа не должна быть меньше начала этапа, до которого он должен быть выполнен. В противном случае выводится диагностическое сообщение и связывание не производится. Если связь установлена, то такие этапы выводится в режиме «Диаграмма» со связывающими их стрелками в следующем виде:





На рисунке видно, что этап «Проектирование» начинается после этапов «Предварительная проработка» и «Взаимное предварительное согласование», а этап «Задание на проектирование, теплорасчет» после этапа «Взаимное предварительное согласование».
