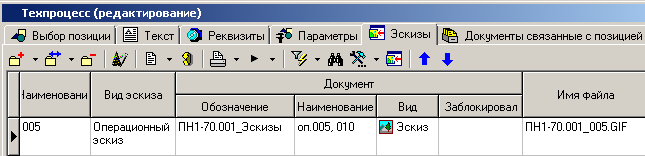

К любой позиции ТП может быть подключено произвольное количество
эскизов из подсистемы документооборота. Перечень данных эскизов отображается на
закладке
«Эскизы».
Данные эскизы будут впоследствии отображаться в технологических документах. Поскольку для формирования технологических документов используется Microsoft Office Excel либо OpenOffice Calc, необходимо, чтобы они имели формат, поддерживаемый данными приложениями.
При добавлении нового эскиза командой
«Добавить»
включается режим ведения папок, более подробно описанный в разделе 12.2, из которого выбирается необходимый эскиз.
Также можно добавить эскиз выбрав команду «Добавить документ связанный с номенклатурой» из выпадающего меню команды «Добавить». В этом случае документ будет выбираться из перечня документов связанных с номенклатурой как это показано в разделе 3.3.7, а в качестве эскиза будет использован эскиз из этого документа.
Для более удобного управления эскизами существует механизм
«Мастер создания эскизов».
Данный режим позволяет:
· Создать новый эскиз;
· Создать новую версию документа эскиза;
· Создать новый документ эскиза;
· Изменить эскиз;
· Использовать эскиз в текущей позиции ТП;
· Показать ТП в котором применяется выбранный эскиз.
· Выбрать другой эскиз, эскиз из другой версии документа, эскиз из архива и т.д.
После запуска данного мастера на экране отображается окно, содержащее информацию о применяемости документов-эскизов. Поскольку в системе TechnologiCS эскизы хранятся в документах электронного архива (см. раздел 12.1.7.4), существует возможность гибкого использования таких изображений в технологических процессах. Так, например:
· Можно создать один документ с одним эскизом и привязать его ко многим операциям одного или нескольких ТП. Это необходимо для того, чтобы изменение данного документа (эскиза) привело к изменению во всех операциях и ТП куда данный эскиз привязан, тем самым существенно сократив объем работ, связанных с изменением каждого эскиза во всех операциях и ТП по-отдельности.
· Можно создать один документ и включить в него несколько эскизов для того, чтобы в последствии выбирать для каждой операции (или другого элемента ТП) свой эскиз из одного документа.
· Можно для конкретного случая создать версию документа, подкорректировать эскиз, и тогда в данной строке ТП будет уникальный эскиз, который больше нигде не применяется, и т.д.
Для того, чтобы отображать информацию о том, какие эскизы в каких технологических процессах, версиях или операциях (позициях ТП) применяются, окно мастера разделено на 2 части.
В верхнем окне показаны все документы/версии/эскизы, имеющиеся в технологических процессах у данной номенклатурной позиции. Для каждого эскиза в колонках таблицы выводится информация:
· В этой позиции. Показывает сколько раз применяется данный эскиз/версия/документ в текущей позиции ТП;
· В этом переходе. Показывает сколько раз применяется данный эскиз/версия/документ в текущем переходе, которому принадлежит позиция ТП.
· В этой операции. Показывает сколько раз применяется данный эскиз/версия/документ в текущей операции, которой принадлежит позиция ТП.
· В этом варианте. Показывает сколько раз применяется данный эскиз/версия/документ в текущем варианте ТП которому принадлежит данная позиция.
· В этой версии. Показывает сколько раз применяется данный эскиз/версия/документ в текущей версии ТП.
· В других версиях. Показывает сколько раз применяется данный эскиз/версия/документ в других версии ТП этой номенклатуры.
· В других ТП. Показывает сколько раз применяется данный эскиз/версия/документ в версиях ТП других номенклатурных позиций.
В нижнем окне имеются три закладки, на которых отображается:
· Применяемость в версиях техпроцесса. Отображает полную применяемость эскиза/версии/документа выбранного в верхнем окне во всех технологических процессах, где на него есть ссылка.
|
|
Данная информация означает, что если эскиз, отображаемый в данном окне, будет изменен, то он будет изменен также и у всех технологических процессов, где он применяется. |
Флаг «Текущая позиция» означает, что данная ветка дерева применяемости относится к позиции ТП которая выбрана в данный момент.
· Эскиз. Отображает выбранный эскиз для просмотра.
· Документ эскиза. Отображает выбранный документ эскиза. В данном режиме возможна также работа с документом, как и в других режимах работы системы.
Панель управления режима «Мастер создания эскизов» позволяет выполнить следующие команды:
· Создать эскиз. Запускает стандартный диалог создания эскиза (см. раздел 12.1.7.4), при этом эскиз будет помещен в текущую версию документа.
· Создать версию. Запускает стандартный диалог создания версии документа (см. раздел 12.1.33), при этом будет создана новая версия документа и будет предложено изменить применяемость эскизов на новую версию документа в текущем техпроцессе. Если в диалоговом окне выбрать «Да» - то текущая версия документа/эскиза заменится на новую, если «Нет» - то к текущей позиции ТП будет привязано сразу два эскиза, старой версии и новой версии.
· Создать документ. Запускает стандартный диалог создания документа вида «Эскиз» (см. раздел 12.1.2), после чего в данном диалоге потребуется создание эскиза и данный документ/эскиз будет привязан к текущей позиции ТП.
· Изменить эскиз. Данная команда запустит стандартный диалог изменения эскиза (см. раздел 12.1.7.4), после чего в технологических процессах будет отображаться уже измененный эскиз.
· Использовать эскиз. Позволяет привязать выбранный эскиз к текущей позиции ТП.
· Показать ТП. Показывает ТП и позицию к которой привязан выбранный эскиз.
· Выбрать. Позволяет:
· Выбрать другой эскиз из версии документа;
· Выбрать эскиз из другой версии документа;
· Выбрать эскиз из документов номенклатуры;
· Выбрать эскиз из документа (Папки);
· Выбрать эскиз из документа (Архив).
