Подключение CAD Communicator

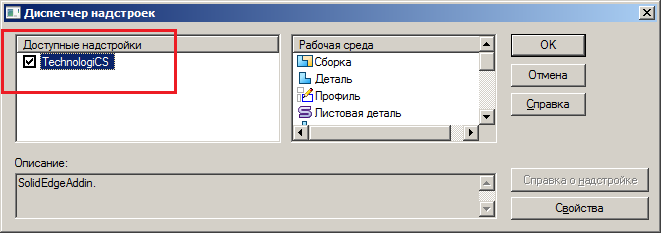

Для подключения CAD Communicator в главном меню выберите «Надстройки». В появившемся окне, в разделе «Доступные надстройки» проверьте, что установлен / установите флаг «TechnologiCS».
Настройка шаблона чертежа
Импортируйте в папку шаблонов пользователя Solid Edge шаблон чертежа (файл CSDN_ESKD.dft в папке Расширения\ CADCommunicator\ Шаблоны на дистрибутивном диске TechnologiCS). Данный шаблон содержит основную надпись, выполненную по ГОСТ 2.104, в которой имеются преднастроенные поля для обмена свойствами файла со свойствами TechnologiCS.
