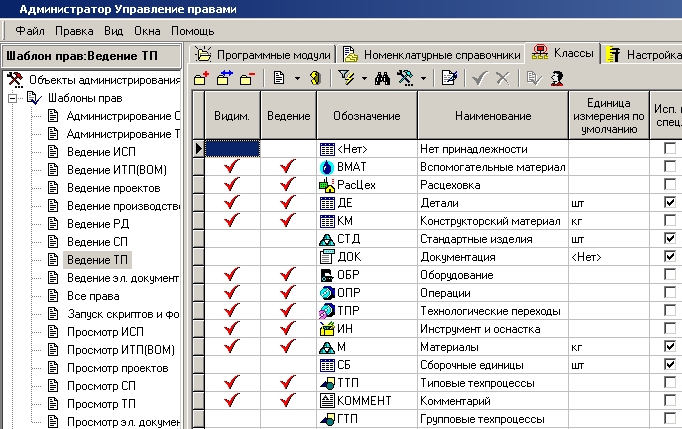

15.1.1 Классы и справочники |
Классы и справочники являются базовыми понятиями TechnologiCS (см. раздел 3).

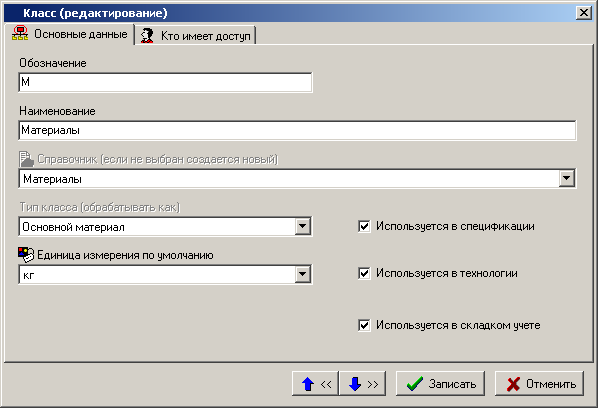

При добавлении (команда «Добавить») или редактировании (команда «Редактировать») класса, выдается диалоговое окно следующего вида:
·
«Обозначение»
·
«Наименование»
· «Справочник (если не выбран создается новый)» - справочник, на котором базируется класс. Если справочник задан, то класс будет базироваться на нем. Если справочник не задан, то будет создан новый с именем, совпадающим с наименованием класса.
· В поле «Тип класса» заносится один из предопределенных алгоритмов обработки. При нажатии кнопки «Записать» или «Следующий» производится запись в базу данных.
· «Тип класса (обрабатывать как)» - задается предопределенный в системе алгоритм обработки.
· «Единица измерения по умолчанию» - задается из системного справочника «Единицы измерения» единица измерения, которая будет подставляться по умолчанию при создании номенклатурной позиции.
· Флаг «Используется в спецификациях» - номенклатурные позиции данного класса могут быть использованы при ведении состава изделия.
· Флаг «Используется в техпроцессах» - номенклатурные позиции данного класса могут быть использованы при проектировании технологии.
· Флаг «Используется в складском учете» - номенклатурные позиции данного класса могут быть использованы в складском учете.
Алгоритмы обработки
«Обрабатывать как» |
Описание |
Тех.операции |
Классы этого типа обработки будут предложены для выбора при работе с операциями в режиме проектирования технологического процесса. |
Тех. Переходы |
Классы этого типа обработки будут предложены для выбора при работе с технологическими переходами в режиме проектирования технологического процесса. |
Основной материал |
Классы этого типа обработки будут предложены для выбора при работе с материалом заготовки в режиме проектирования технологического процесса. |
Вспомогательный материал |
Классы этого типа обработки будут предложены для выбора при работе со вспомогательным материалом (комплектующими) в режиме проектирования технологического процесса. |
Инструмент |
Классы этого типа обработки будут предложены для выбора при работе с инструментом в режиме проектирования технологического процесса. |
Пользовательский |
Классы этого типа обработки будут предложены для выбора при работе с пользовательскими классами. |
Документация |
Классы этого типа обработки будут предложены для выбора при работе с документацией для операций в режиме проектирования технологического процесса. |
Оборудование |
Классы этого типа обработки будут предложены для выбора при работе с оборудованием в режиме проектирования технологического процесса. |
Расцеховка |
Классы этого типа обработки будут предложены для выбора при работе с расцеховкой (предварительным маршрутом) в режиме проектирования технологического процесса. |
Типовой техпроцесс |
Классы этого типа обработки будут предложены для выбора при назначении операции типового технологического процесса при работе с операциями в режиме проектирования технологического процесса. |
Конструкторский материал |
Классы этого типа обработки будут использоваться для выбора при работе с материалом заготовки, если заложены конструктором в спецификацию. |
Комментарий |
Классы этого типа обработки будут предложены для выбора при работе с комментарием в режиме проектирования технологического процесса. |
Как видно из таблицы, тип обработки в основном меняет алгоритм обработки при проектировании технологического процесса, а при ведении спецификаций алгоритм обработки общий для всех, но имена классов используются для классификации разделов спецификации.
В случае создания класса инструмента, вы можете провести следующее: назначить ему уже существующий справочник инструмента, а тип обработки назначить - «Вспомогательный материал». После этой манипуляцией инструмент будет попадать в технологические процессы как вспомогательный материал (комплектующее), а использоваться будет запись из справочника инструмента.
Использование базирования на одном справочнике нескольких классов позволяет минимизировать количество физических справочников и получить возможность одни и те же номенклатурные позиции обрабатывать по-разному.
Исправить справочник и тип обработки у класса нельзя. Если это все же необходимо сделать, то следует удалить и вновь создать класс. При этом есть еще одно ограничение - если этот класс базовый, т.е. при его создании был создан одноименный справочник, то его удалить уже нельзя.
