Режим ведения вариантов ТП вызывается из главного меню
«Правка» - «Работа с вариантами»
-
«Выбрать вариант
техпроцесса»
или нажатием соответствующей кнопки на панели управления или вызовом из контекстного меню области редактирования.
Выпадающее меню «Работа с вариантами» содержит команды:
·
«Выбрать вариант
техпроцесса» - отображает окно с вариантами версии ТП.
·
«Показать основной вариант
техпроцесса» - переходит в режим ведения основного варианта ТП.
·
«Используется как ТТП»
- отображает окно с перечнем техпроцессов ссылающихся на данный техпроцесс
(т.е. использующих его в качестве типового или группового техпроцесса).
· «Показать количество вариаций строки» - после выбора данной команды в области редактирования системы появляется колонка с указанием числа вариаций (индивидуальных атрибутов) каждой строки.
·

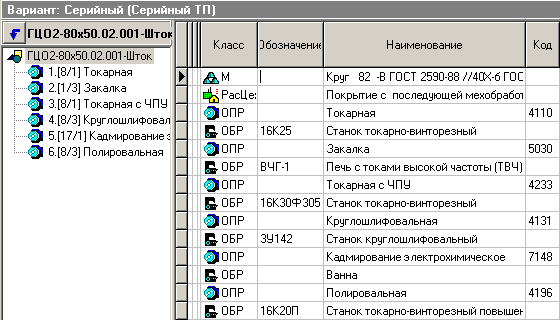

«Показать все записи
(показывать исключенные)» - отображает все позиции состава ТП,
включая исключенные позиции.
· «Тип использования»:
·
«Исключить» -
исключает текущую позицию состава ТП из текущего варианта. Заметим, что при
исключении позиции, исключаются и все позиции, связанные с ней. Так, например,
исключение операции приведет к исключению и всех связанных с ней переходов,
инструментов и т.д.
|
|
Исключенная из варианта ТП позиция состава всегда остается в основном варианте. |
·
«Индивидуальные атрибуты»
- позволяет задать для конкретной позиции индивидуальные реквизиты и параметры.
·
«Используется»
- включает в вариант ранее исключенную запись.

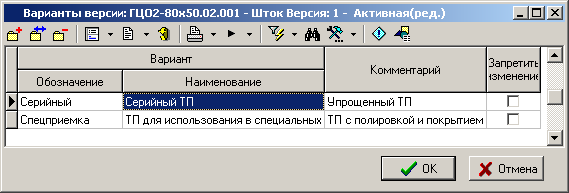

Выбрать вариант техпроцесса
При вызове команды «Выбрать вариант
техпроцесса», в появившемся окне перечня вариантов данной версии необходимо
выбрать нужный и нажать кнопку «ОK».
Система перейдет в режим ведения выбранного варианта.
Используется как ТТП
При вызове команды «Используется как ТТП», в появившемся окне
перечня будут отражены техпроцессов ссылающихся на данный техпроцесс (т.е.
использующих его в качестве типового или группового техпроцесса.

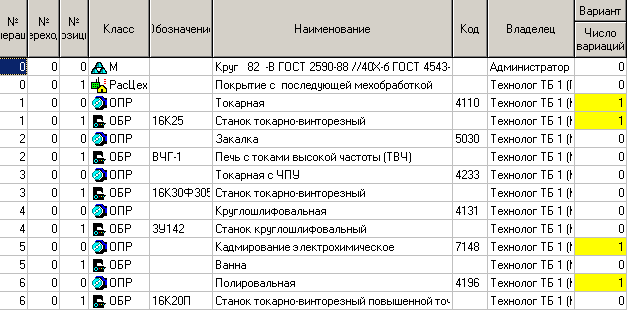

Показать количество вариаций строки
Для наглядного отображения позиций, имеющих вариативность, выполните команду «Показать количество вариаций строки». При этом на экран выводится колонка, в которой указано количество вариаций для каждой позиции.

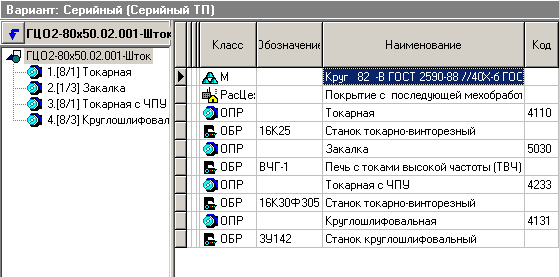

Тип использования «Исключить»
Например, в нашем упрощенном варианте «Серийный ТП» не будет операций «Кадмирование электрохимическое» и «Полировальная». Для них нужно выбрать тип использования - «Исключить».

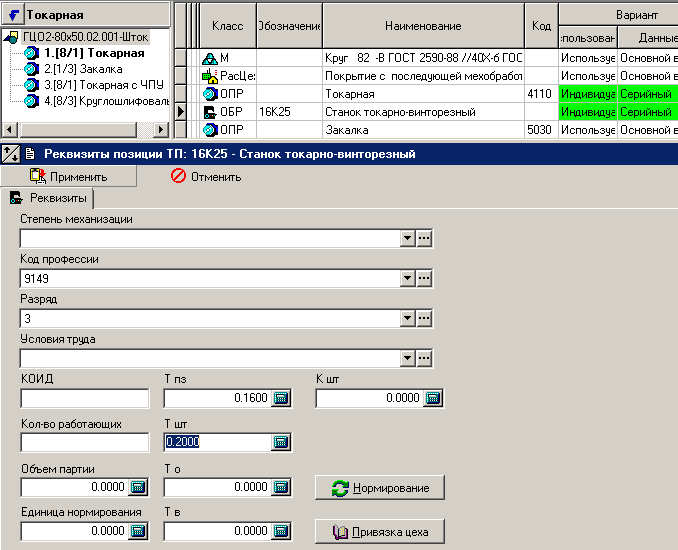

Тип использования «Индивидуальные атрибуты»
Например, в упрощенном варианте «Серийный ТП»
токарная операция будет производиться на других режимах резания, и
соответственно иметь другое штучное время (Тшт). Для этого необходимо выбрать
тип использования - «Индивидуальные атрибуты»,
включить зависимый объект «Реквизиты позиции ТП»
и изменив атрибут Тшт, нажать кнопку
«Применить».
Таким же способом можно указать и другие параметры, отличные от имеющихся в основном варианте ТП.

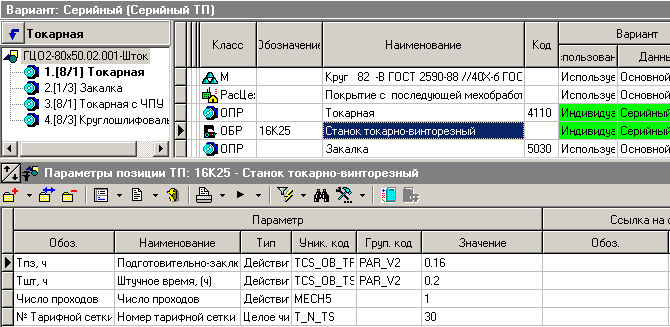

Данная функциональность может быть также
удобно реализована с помощью ряда имеющихся в системе зависимых объектов.

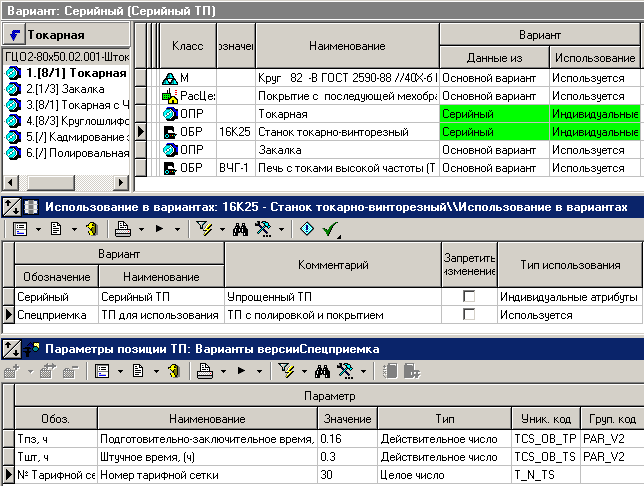

Например «Использование в вариантах» и «Параметры позиции ТП».

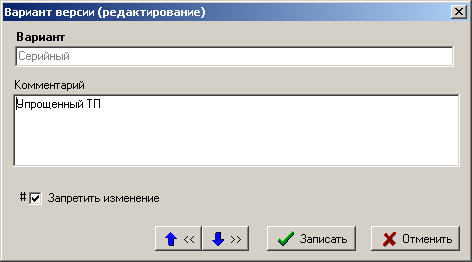

Теперь, когда вариант ТП сформирован, можно
перейти в окно «Варианты версии» (команда
«Выбрать вариант
техпроцесса») и
с помощь команды
«Редактировать»,
у требуемого варианта установить флаг «Запретить изменение».
После установки данного флага, в варианте ТП
нельзя изменить его структуру и индивидуальные атрибуты. Отметим, что данное
запрещение распространяется на конкретный вариант ТП и не относится к
«Основному варианту».
Таким образом, в данном режиме ведения
вариантов ТП:
· Возможно создание произвольного количества вариантов на основании «Основного варианта»;
· Ряд позиций варианта ТП можно исключить, тем самым упростив ТП;
· Позициям варианта ТП можно указать индивидуальные реквизиты и параметры, отличные от «Основного варианта»;
· Если тип использования позиции - «Используется», то при изменении позиций «Основного варианта» они будут изменяться и во всех вариантах данной версии ТП.
