Мастер прямого проектирования - это удобное средство для разработки новых и редактирования существующих ТП. Мастер прямого проектирования позволяет, с одной стороны, настроить систему TechnologiCS под индивидуальный стиль работы конкретного технолога, и с другой стороны, существенно ускоряет процесс проектирования.
Мастер прямого проектирования использует следующий принцип работы:
· сначала создается схема проектирования, т.е. определяется последовательность действий пользователя при разработке или редактировании ТП. Этот этап называется настройкой мастера,
· запускается мастер, и система начинает работать в оптимальном для пользователя режиме с целью минимизации времени, затрачиваемого на каждую операцию проектирования.
Режим работы с мастером прямого проектирования вызывается из главного меню
«Правка» -
«Мастер
прямого проектирования»
или нажатием соответствующей кнопки на панели управления или вызовом из контекстного меню в области редактирования.
Конфигурирование мастера прямого проектирования
После запуска мастера прямого проектирования на экране появляется окно настройки и запуска мастера.

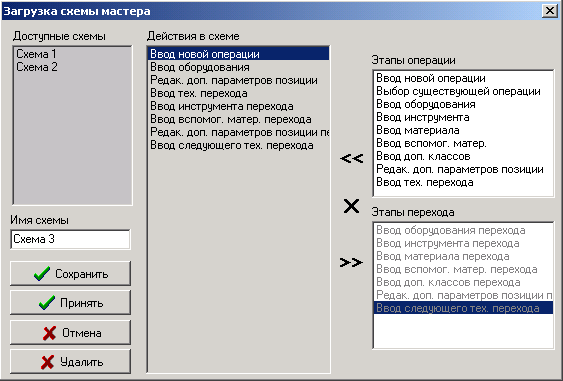

Чтобы перейти к настройке, нажмите кнопку «Конфигурация». В окне настройки мастера можно создать новую или отредактировать существующую схему проектирования.
Создание новой схемы проектирования
Для создания новой схемы проектирования в поле «Имя схемы» окна настройки мастера прямого проектирования введите ее название. В правой части окна настройки мастера показан список возможных действий пользователя при проектировании ТП. Для удобства, все они разбиты на две основные части - «Этапы операции» и «Этапы перехода».
В поле «Действия по схеме» отражена собственно последовательность этапов работы пользователя. Для ее редактирования используются кнопки:
·
«Копировать
этап» для того, чтобы добавить элемент в схему проектирования. При
этом, выбранный элемент будет добавлен в схему последним по порядку;
·
«Удалить
этап» для того, чтобы убрать ненужный этап из схемы. При этом
удаляется тот этап, который в данный момент выбран в поле «Действия по схеме»;
·
«Удалить
все», чтобы очистить схему проектирования.
|
|
Перейти к вводу этапов перехода можно только непосредственно после ввода этапа операции «Ввод тех. перехода». |
Создав свою схему проектирования, нажмите кнопку «Сохранить», после чего схема появится среди прочих в поле «Доступные схемы».
Удаление схемы проектирования
Для удаления схемы проектирования необходимо выбрать ее название в поле «Доступные схемы» и нажать кнопку «Удалить».
Запуск и работа с мастером прямого проектирования
Чтобы начать работу с мастером прямого проектирования запустите его, выберите необходимую схему проектирования в поле «Доступные схемы» и нажмите кнопку «Принять», чтобы продолжить работу с мастером. В появившемся окне запуска нажмите кнопку «Запуск».
|
|
Если после нажатия кнопки «Запуск» мастер не запустился (т.е. система просто вернулась к общему окну редактирования ТП), это означает, что не была выбрана ни одна схема проектирования. |
Последовательность
появления на экране окон, связанных с добавлением и редактированием элементов
ТП, определяется выбранной схемой проектирования. Чтобы перейти к следующему
действию в соответствии со схемой проектирования нажимайте кнопку
.
|
|
Если при работе с мастером прямого проектирования, нажимать кнопку «Следующий», то система переходит не к следующему действию по схеме проектирования, а к добавлению элемента ТП аналогичного последнему добавленному. |
После того, как выполнены все действия, заложенные в схеме проектирования, на экране появится окно.
Нажимайте кнопку:
· «Да», для продолжения работы с мастером. При этом система начнет повторение действий с начала схемы проектирования.
· «Нет», для завершения работы мастера.
Чтобы
закончить работу с мастером в произвольный момент необходимо нажимать в
появляющихся в соответствии со схемой окнах редактирования ТП кнопку
до тех пор, пока работа мастера не завершится.
