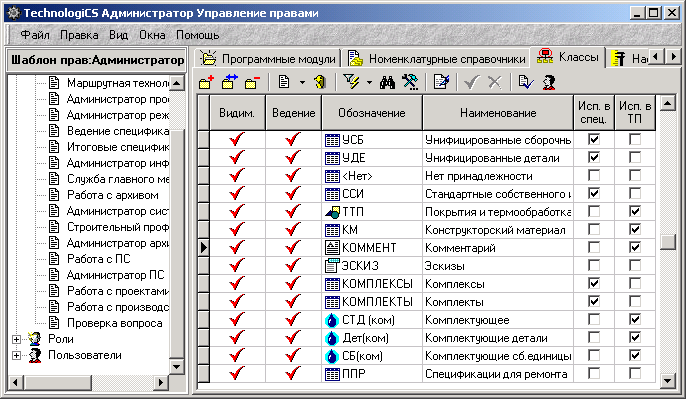

Классы и справочники являются базовыми понятиями системы TechnologiCS.

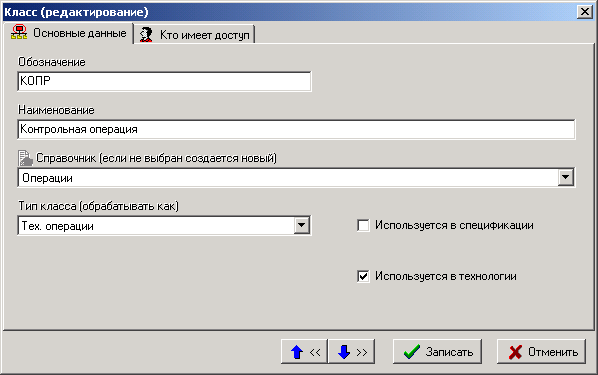

Каждый класс описывается следующими реквизитами:
· Обозначение;
· Наименование;
· Справочник, на котором базируется класс;
· Тип обработки;
· Использование в спецификациях;
· Использование в техпроцессах.
В поле «Тип класса (обрабатывать как)» выбираются предопределенные в системе алгоритмы обработки. Их список следующий:
|
№ п/п |
«Обрабатывать как» |
Описание |
|
1 |
Тех.операции |
Классы этого типа обработки будут предложены для выбора при работе с операциями в режиме проектирования технологического процесса. |
|
2 |
Тех.
Переходы |
Классы этого типа обработки будут предложены для выбора при работе с технологическими переходами в режиме проектирования технологического процесса. |
|
3 |
Основной
материал |
Классы этого типа обработки будут предложены для выбора при работе с материалом заготовки в режиме проектирования технологического процесса. |
|
4 |
Вспомогательный
материал |
Классы этого типа обработки будут предложены для выбора при работе со вспомогательным материалом (комплектующими) в режиме проектирования технологического процесса. |
|
5 |
Инструмент |
Классы этого типа обработки будут предложены для выбора при работе с инструментом в режиме проектирования технологического процесса. |
|
6 |
Пользовательский |
Классы этого типа обработки будут предложены для выбора при работе с пользовательскими классами. |
|
7 |
Документация
|
Классы этого типа обработки будут предложены для выбора при работе с документацией для операций в режиме проектирования технологического процесса. |
|
8 |
Оборудование |
Классы этого типа обработки будут предложены для выбора при работе с оборудованием в режиме проектирования технологического процесса. |
|
9 |
Расцеховка |
Классы этого типа обработки будут предложены для выбора при работе с расцеховкой (предварительным маршрутом) в режиме проектирования технологического процесса. |
|
10 |
Типовой
техпроцесс |
Классы этого типа обработки будут предложены для выбора при назначении операции типового технологического процесса при работе с операциями в режиме проектирования технологического процесса. |
|
11 |
Конструкторский
материал |
Классы этого типа обработки будут использоваться для выбора при работе с материалом заготовки, если заложены конструктором в спецификацию. |
|
12 |
Комментарий |
Классы этого типа обработки будут предложены для выбора при работе с комментарием в режиме проектирования технологического процесса. |
Как видно из таблицы, тип обработки в основном меняет алгоритм обработки при проектировании технологического процесса, а при ведении спецификаций алгоритм обработки общий для всех, но имена классов используются для классификации разделов спецификации.
В случае создания класса инструмента, вы можете провести следующее: назначить ему уже существующий справочник инструмента, а тип обработки назначить - «Вспомогательный материал». После этой манипуляцией инструмент будет попадать в технологические процессы как вспомогательный материал (комплектующее), а использоваться будет запись из справочника инструмента.
Использование базирования на одном справочнике нескольких классов позволяет минимизировать количество физических справочников и получить возможность одни и те же номенклатурные позиции обрабатывать по-разному.
Более подробно понятие классов и справочников отражено в разделе 3.1.
