Для
того чтобы перейти к ведению варианта ТП, необходимо нажать кнопку
«Выбрать
вариант техпроцесса» на
панели управления или выбрать данный режим из главного или контекстного меню
системы
«Правка» - «Работа с вариантами ТП».

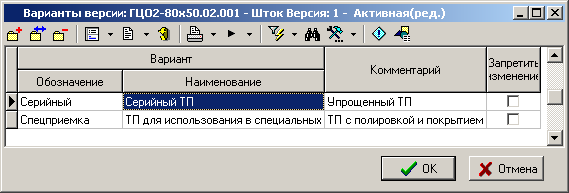

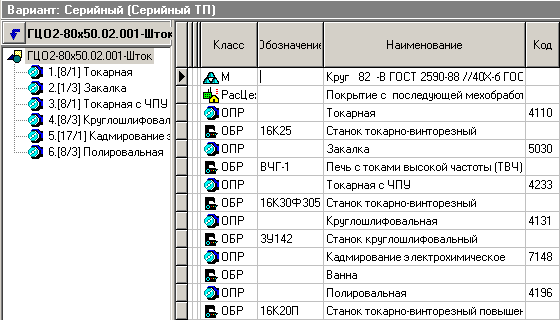

В появившемся окне перечня вариантов данной версии
необходимо выбрать нужный и нажать кнопку «ОK». Система перейдет в режим ведения выбранного варианта.
В

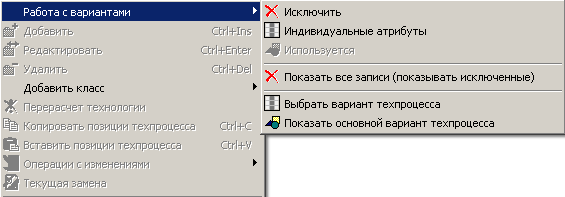

этом режиме с помощью кнопки «Выбрать
вариант техпроцесса» или контекстного меню «Работа с вариантами»
каждой записи в варианте ТП можно указать тип использования:
· Исключить - удаляет записи из текущего варианта. При этом записи остаются в основном варианте (их можно посмотреть, включив «Показать все записи (показывать исключенные)»). Заметим, что при исключении позиции, исключаются и все позиции, связанные с ней. Так, например, исключение операции приведет к исключению и всех связанных с ней переходов, инструментов и т.д.
· Индивидуальные атрибуты - позволяет задать для конкретной записи индивидуальные атрибуты и параметры.
· Используется - позволяет снова включить в вариант ранее исключенные записи.
Также в данном режиме имеются следующие команды:
·
Показать
все записи - вывести на экран исключенные ранее записи.
·
Выбрать
вариант техпроцесса - перейти в режим выбора варианта как это показано в
начале данного раздела.
·
Показать
основной вариант техпроцесса - перейти в режим редактирования основного
варианта ТП.
Тип использования «Исключить»

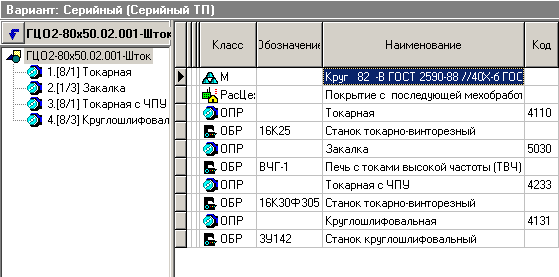

Например, в нашем упрощенном варианте «Серийный ТП» не будет операций «Кадмирование электрохимическое» и «Полировальная». Для них нужно выбрать тип использования - «Исключить».
Тип использования «Индивидуальные атрибуты»

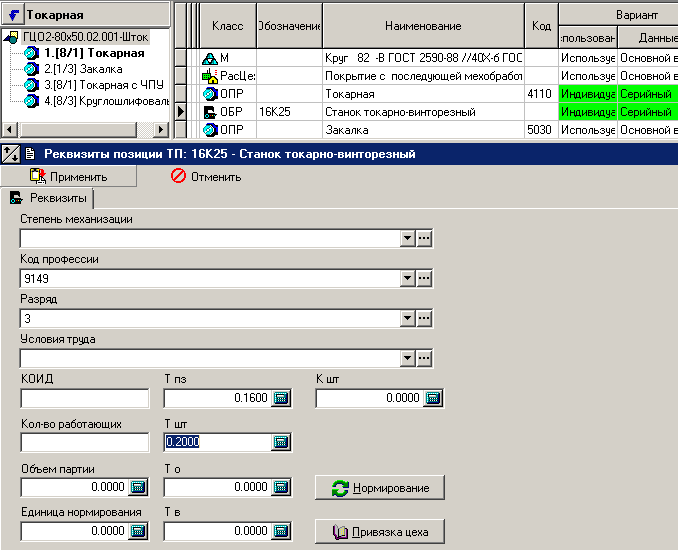

Например,
в упрощенном варианте «Серийный ТП»
токарная операция будет производиться на других режимах резания, и
соответственно иметь другое штучное время (Тшт). Для этого необходимо выбрать
тип использования - «Индивидуальные
атрибуты», включить зависимый объект «Реквизиты
позиции ТП» и изменив атрибут Тшт
нажать кнопку
.
Таким же способом можно указать и другие параметры, отличные от имеющихся в основном варианте ТП.

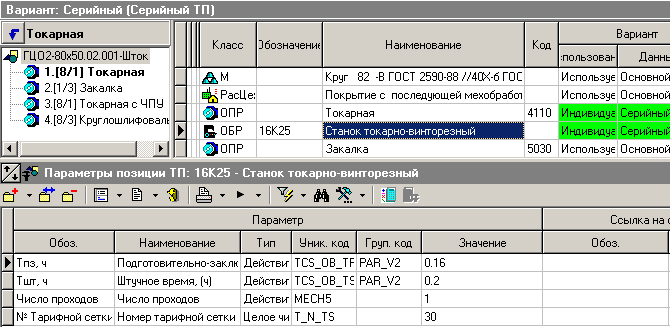

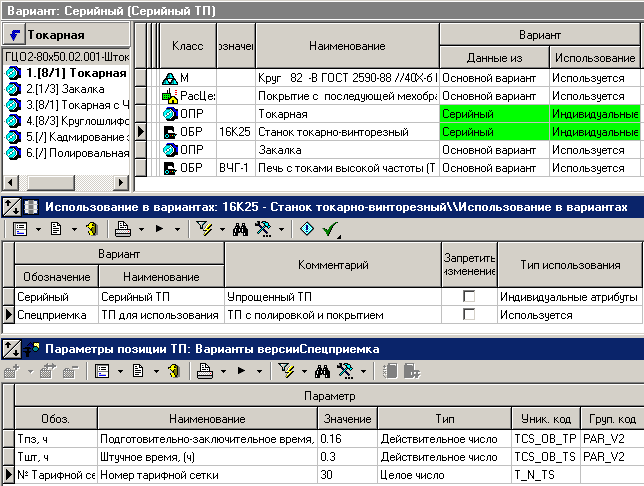

Данная функциональность может быть также
удобно реализована с помощью ряда имеющихся в системе зависимых объектов.
Например «Использование в вариантах» и «Параметры позиции ТП».

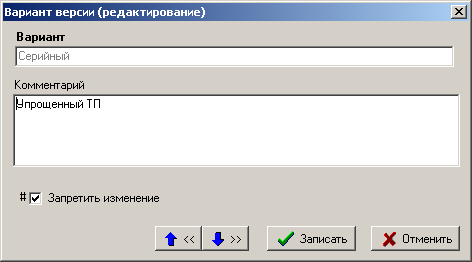

Теперь, когда вариант ТП создан, можно
перейти в окно «Варианты версии»
(режим «Выбрать вариант техпроцесса»)
и с помощь кнопки «Редактировать»
установить атрибут «Запретить изменение».
После установки данного атрибута, в варианте
ТП нельзя изменить его структуру и индивидуальные атрибуты. Отметим, что данное
запрещение распространяется на конкретный вариант ТП и не относится к
«Основному варианту».
Таким образом, в данном режиме ведения
вариантов ТП:
· Возможно создание произвольного количества вариантов на основании «Основного варианта»;
· Ряд позиций варианта ТП можно исключить, тем самым упростив ТП;
· Позициям варианта ТП можно указать индивидуальные атрибуты и параметры, отличные от «Основного варианта»;
· Если тип использования позиции - «Используется», то при изменении позиций «Основного варианта» они будут изменяться и во всех вариантах данной версии ТП.

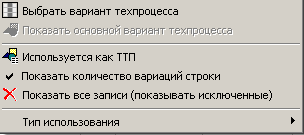

Для того чтобы наглядно отображать позиции имеющие вариативность, существует команда «Показать количество вариаций строки», вызываемая из режима «Выбрать вариант техпроцесса».

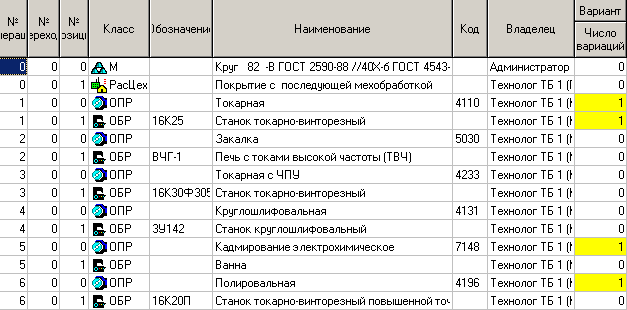

При этом на экран выводится колонка, в которой указано количество вариаций для каждой позиции.
