Для быстрой навигации по элементам проекта изделия используется режим, вызываемый кнопкой  «Структура изделия» на панели управления. Он позволяет в одном месте просматривать и отслеживать полноту заполнения и степень завершения конструкторской документации, спецификаций и технологических процессов.

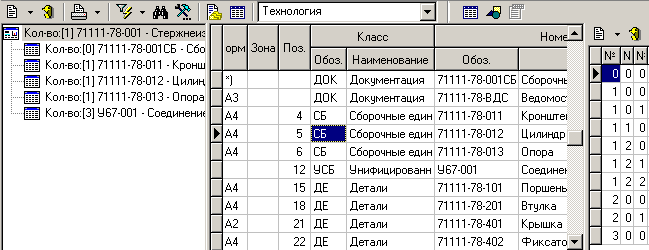

Диалоговое окно данного режима состоит из трех частей.





Слева находится дерево сборочных единиц. В центре отображается спецификация того узла, который выделен в дереве. Данная спецификация содержит дополнительный столбец, отражающий общее количество позиций во всем изделии с учетом всех исполнений. В правой части окна для текущей позиции спецификации выводится информация, определяемая элементом панели управления , который может иметь следующие значения:



·         «Ничего не отображать» – правая часть окна останется пустой.

·         «Технология» – выводится технологический процесс.

·         «Документация» – отображается документация, привязанная к номенклатуре выбранной позиции спецификации.

·         «Техпроцесс на изделие» - выводится технологический процесс на изделие, для которого открыт данный режим системы (корень дерева).
