Для того, чтобы перейти к ведению варианта ТП, необходимо нажать кнопку  «Выбрать вариант техпроцесса» на панели управления или выбрать данный режим из главного или контекстного меню системы



«Правка» - «Работа с вариантами ТП».

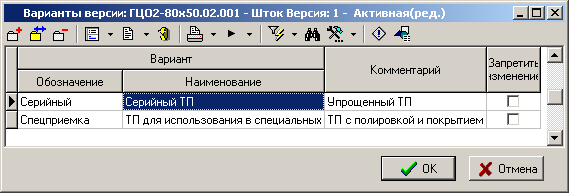

В появившемся окне перечня вариантов данной версии





необходимо выбрать нужный и нажать кнопку «Ок». Система перейдет в режим ведения выбранного варианта.

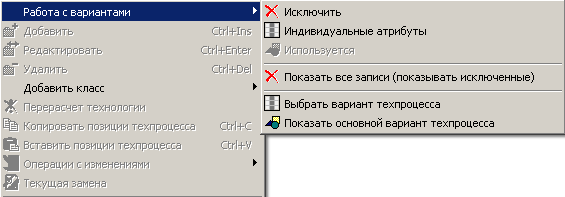

В этом режиме с помощью кнопки  «Выбрать вариант техпроцесса» или контекстного меню «Работа с вариантами»





каждой записи в варианте ТП можно указать тип использования:



·         Исключить – удаляет записи из текущего варианта. При этом записи остаются в основном варианте (их можно посмотреть, включив «Показать все записи (показывать исключенные)»). Заметим, что при исключении позиции, исключаются и все позиции, связанные с ней. Так, например, исключение операции приведет к исключению и всех связанных с ней переходов, инструментов и т.д.

·         Индивидуальные атрибуты – позволяет задать для конкретной записи индивидуальные атрибуты и параметры.

·         Используется – позволяет снова включить в вариант ранее исключенные записи.



Также в данном режиме имеются следующие команды:



·         Показать все записи – вывести на экран исключенные ранее записи.

·         Выбрать вариант техпроцесса – перейти в режим выбора варианта как это показано в начале данного раздела.

·         Показать основной вариант техпроцесса – перейти в режим редактирования основного варианта ТП.



Тип использования «Исключить»

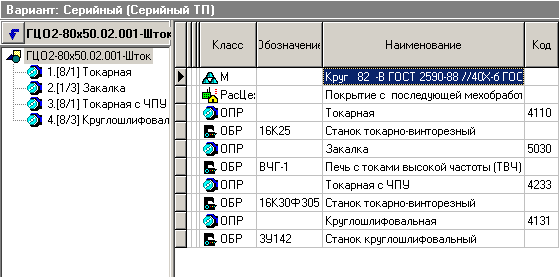

Например, в нашем упрощенном варианте «Серийный ТП» не будет операций «Кадмирование электрохимическое» и «Полировальная». Для них нужно выбрать тип использования - «Исключить».







Тип использования «Индивидуальные атрибуты»

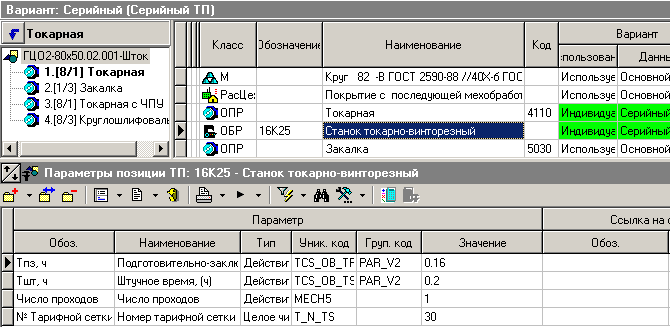

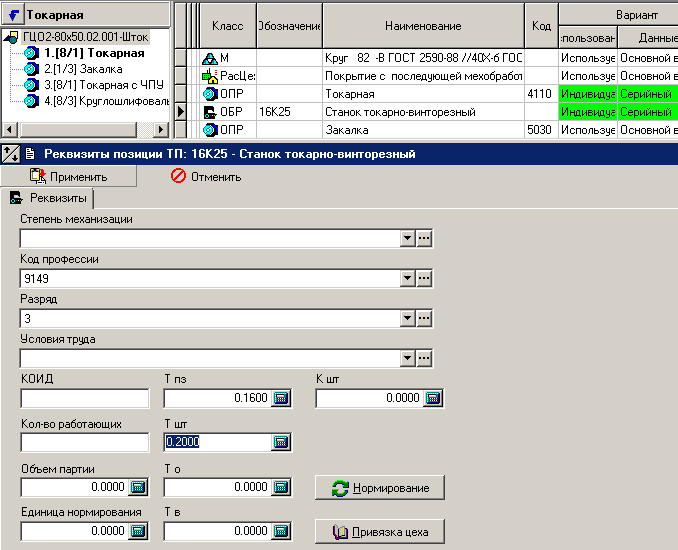

Например, в упрощенном варианте «Серийный ТП» токарная операция будет производиться на других режимах резания, и соответственно иметь другое штучное время (Тшт). Для этого необходимо выбрать тип использования - «Индивидуальные атрибуты», включить зависимый объект «Реквизиты позиции ТП» и изменив атрибут Тшт нажать кнопку .



Таким же способом можно указать и другие параметры, отличные от имеющихся в основном варианте ТП.

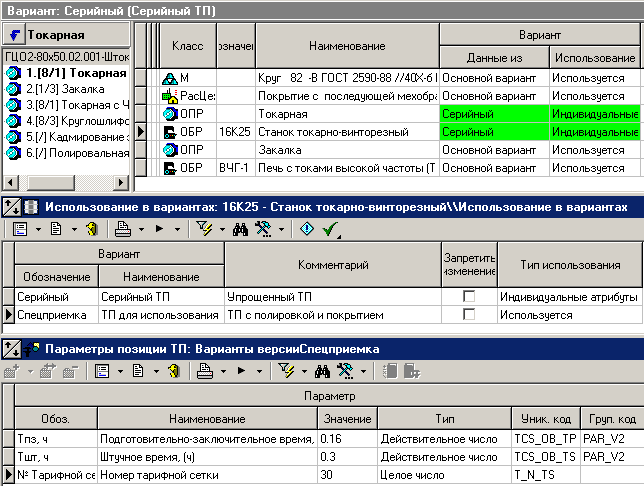

Данная функциональность может быть также удобно реализована с помощью ряда имеющихся в системе зависимых объектов. Например «Использование в вариантах» и «Параметры позиции ТП».

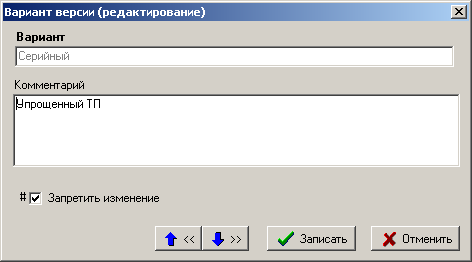

Теперь, когда вариант ТП создан, можно перейти в окно «Варианты версии» (режим «Выбрать вариант техпроцесса») и с помощь кнопки «Редактировать» установить атрибут «Запретить изменение».





После установки данного атрибута, в варианте ТП нельзя изменить его структуру и индивидуальные атрибуты. Отметим, что данное запрещение распространяется на конкретный вариант ТП и не относится к «Основному варианту».



Таким образом, в данном режиме ведения вариантов ТП:



·         Возможно создание произвольного количества вариантов на основании «Основного варианта»;

·         Ряд позиций варианта ТП можно исключить, тем самым упростив ТП;

·         Позициям варианта ТП можно указать индивидуальные атрибуты и параметры, отличные от «Основного варианта»;

·         Если тип использования позиции - «Используется», то при изменении позиций «Основного варианта» они будут изменяться и во всех вариантах данной версии ТП.
