Этот режим служит для более наглядного отображения этапов проекта, их взаимосвязи, а также этапов.

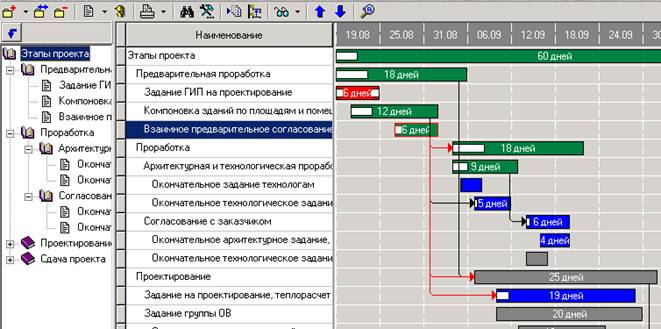

Отображение в виде диаграммы выглядит следующим образом:

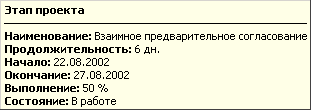

Красными линиями отображаются связи этапа, на котором установлен курсор, с другими этапами, черным цветом все прочие связи (эти этапы вносятся на закладке «Зависимости»). Цвет этапа зависит от установленного ему состояния. Белая полоса внутри линии этапа отображает процент готовности с соответствующим масштабированием. При подведении курсора к этапу проекта выводится поясняющая информация следующего вида:





Т.е. выводятся все реквизиты этапа, доступные в обычном режиме.



Кнопка  «Изменить масштаб» позволяет управлять масштабом отображения диаграммы. Она доступна только в режиме отображения «Диаграмма». При нажатии на нее выводится диалоговое окно следующего вида:





Переключатель «Коэффициент» позволяет выбрать в каких единицах будет масштаб отображения: в днях, в неделях или в месяцах. В поле «Значение» вводится число этих единиц. Это значение означает - сколько единиц масштаба будет выведено в одном делении шкалы. Одно деление – это расстояние между двумя вертикальными прерывистыми белыми линиями в поле диаграммы.



В поле диаграммы есть возможность перемещать этапы по оси времени. Для этого нужно установить курсор мыши на требуемый этап, нажать клавишу «Ctrl», удерживая ее, нажать левую клавишу мыши и перемещать влево или вправо. При этом будут пересчитаны дата начала и дата окончания этапа. Также можно растягивать и сжимать этапы, используя левый и правый край прямоугольников.
