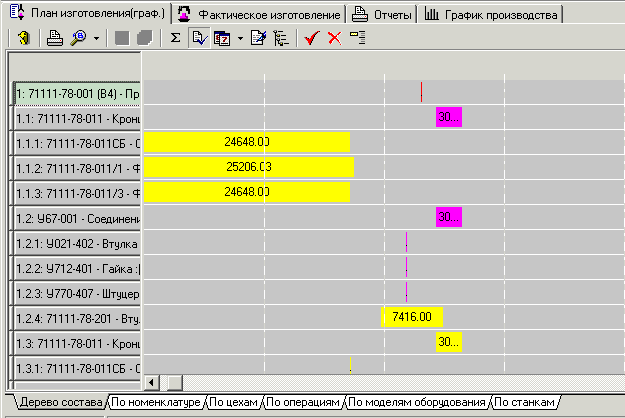

Предназначен для наглядного представления плана изготовления в различных разрезах. Для этого в данном режиме имеются встроенные листы «Дерево состава», «По номенклатуре», «По цехам», «По операциям», «По моделям оборудования» и «По станкам».





Данный график можно масштабировать кнопкой «Масштаб по ширине»:





С помощью кнопок панели управления можно:

·   Переключать отображаемые на экране данные кнопкой  «Суммарное количество». Например переключать длительность технологического цикла/трудоемкость.

·   Включать отображение количества в списке, расположенном в левой части экрана кнопкой  «Отображать количество позиций в сетке».

·   Изменять календарь планирования кнопкой  «Выбрать календарь».

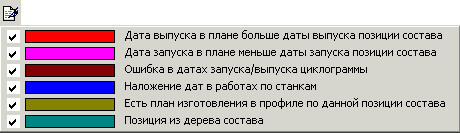

·   Выбирать цветовую палитру для отображаемой информации кнопкой «Цвета».

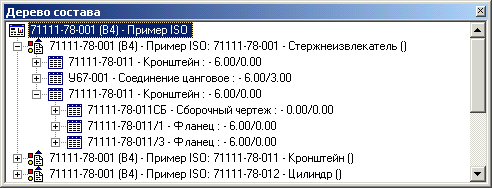

·   Выводить для просмотра дерево состава кнопкой  «По дереву состава».

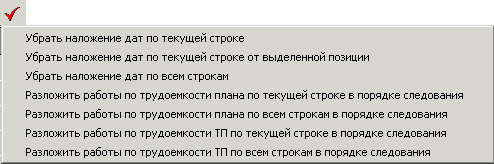

·   Если выбран лист графика «По станкам», то с помощью кнопки «Даты в плане» можно управлять отображаемыми данными.

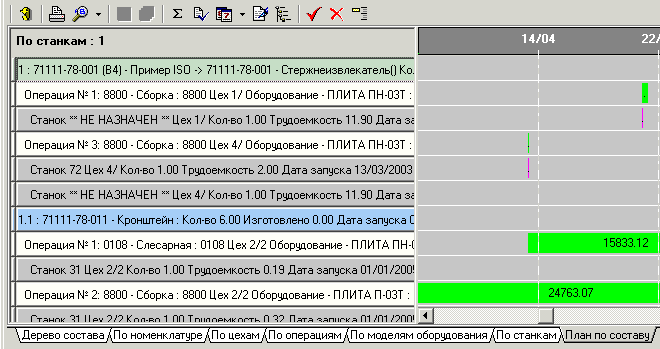

·   При включении кнопки  «План изготовления по составу» формируется лист «План по составу», где в левой части выводятся позиции состава и их технология, а на графике – соответствующая информация.





В процессе работы, пользователь может сформировать свои листы для отображения данных, выбрав элемент графика и задав режим формирования информации на листе правой клавишей мыши:

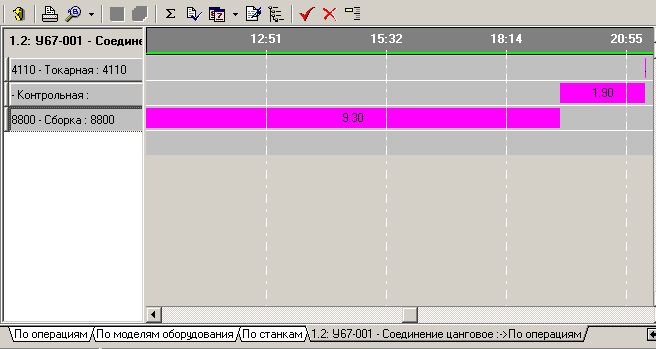

При этом новый лист примет вид:





Убрать с экрана такие листы можно выбрав режим  «Удалить пользовательские графики» нажав соответствующую кнопку на панели управления данного режима.
