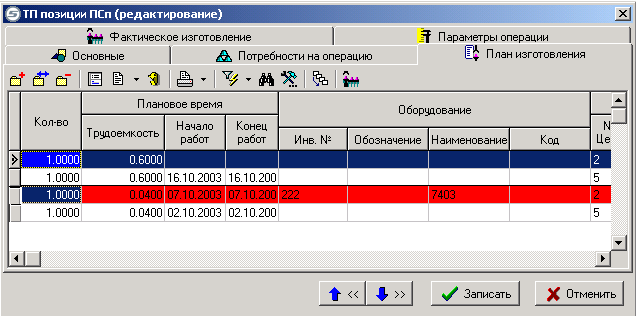

На этой закладке формируется список работ, планируемых к выполнению. При работе на ней выводится окно следующего вида:





Реквизиты:



·         Количество, планируемое к изготовлению,

·         Трудоемкость в часах выполнения операции,

·         Дата и время начала операции,

·         Дата и время окончания операции,

·         Инвентарный номер оборудования,

·         Обозначение, наименование и код оборудования,

·         Номер цеха, номер участка и наименование подразделения.



Красным цветом выводятся записи при конфликте в назначении оборудования (в плане задан одно подразделение, а конкретный станок на работу назначен из другого).



Зависимые объекты



В этом режиме доступны следующие объекты





·          «Работники» Выводится список работников (закладка «Работники»).

·          «ПрП, в которые включена позиция» Список производственных партий в которые включена данная позиция.

·          «Штрих-код» Штрих-код присвоенный данной позиции, если таковой имеется.

·          «Номенклатурные параметры оборудования» Выводится список и значения параметров, заполненный на единицу оборудования, назначенного на текущую позицию плана производства.

·          «Параметры цеха» Выводится список и значения параметров, заполненный к подразделению в справочнике «Цеха», для подразделения, где установлена назначенная единица оборудования.

·          «Информация о станке» Предназначен для вывода параметров оборудования, на которое запланирована данная операция. Здесь выводится работы, запланированные по данному станку, серийный номер, его параметры, состояния и фактическое состояние.

·          «Информация о заказе» Выводится строка из списка заказов, с полным составом реквизитов записи заказа.

·          «Информация о ПсП» Выводится информация о ПсП заказа.



Кнопка  «Оформить фактическую сдачу по выделенным» переключает окно на закладку «Фактическое изготовление» и присваивает соответствующим реквизитам значения, равные введенным на этой закладке.

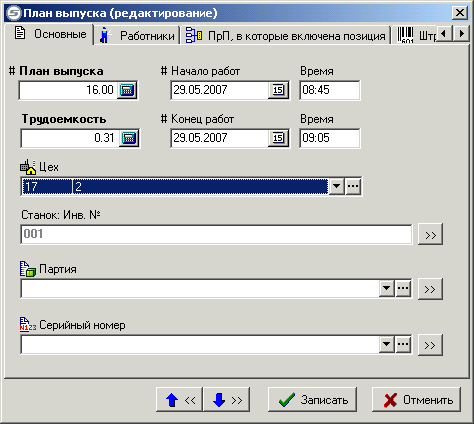

При нажатии кнопки «Редактировать» выводится окно следующего вида:





На закладке «Основные» заполняются реквизиты:



·         «План выпуска». Заполняется количество деталей, обрабатываемых на текущей технологической операции

·         «Трудоемкость». Заполняется время работы оборудования на текущей технологической операции

·         «Начало работ». Заносится дата и время начала выполнения операции

·         «Конец работ». Заносится дата и время окончания выполнения операции

·         «Цех». Заносится подразделение, на которое запланировано выполнение операции. По умолчанию присваивается значение, введенное в операции ТП.

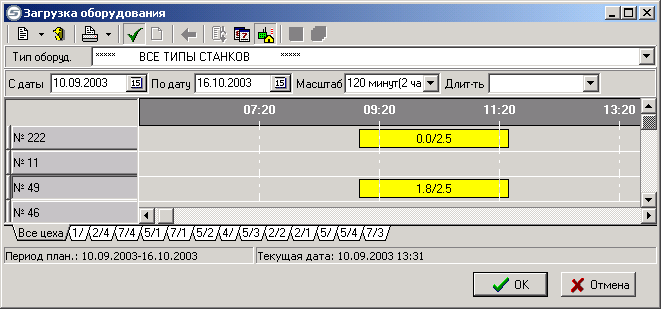

·         «Станок. Инв. N». В этом окне выбирается конкретная единица оборудования по заданной в технологической операции модели. При этом выводится диалоговое окно следующего вида:





В этом окне выводится интервал времени, в период которого будет задействовано оборудование с выбранным инвентарным номером. Для управления данными в этом окне служат управляющие элементы:



·         «С даты». В этом поле вводится дата, начиная с которой производится назначение оборудования

·         «Длительность». В этом поле выбирается период времени, которые будет отображаться на экране. Может принимать значения «День», «Неделя», «Декада», «Месяц», «Квартал», «Год».

·         «Масштаб». В этом поле вводится единица измерения отображаемой информации. Может принимать значения: 1, 5, 10, 30 минут, 1 и 8 часов, «Сутки», «Неделя», «Декада», «Месяц», «По ширине»



В нижней части экрана выводится закладки по подразделениям предприятия.

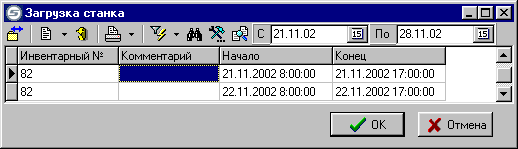

Двойной щелчок мыши по интервалу выводит диалоговое окно следующего вида:





В нем выводится список назначенных работ на конкретную единицу оборудования.



Даты «С» и «По» управляют количество записей, выводимых в список, а кнопка «Редактировать» позволяет даты  начала и окончания выполнения операции на единице оборудования откорректировать.

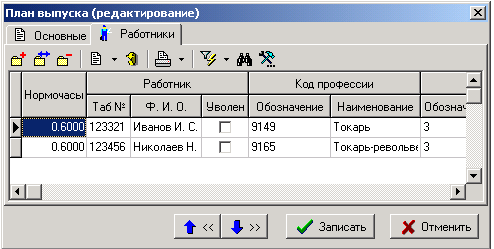

На закладке «Работники» формируется список работников, назначаемых на выполнение технологической операции. Закладка имеет вид:

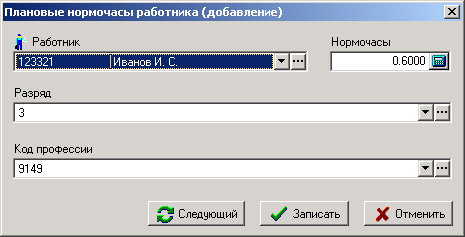

Нажатие кнопки «Добавить» выводит окно следующего вида:





В этом окне можно назначить работника на выполнение работы, задать количество нормо-часов, которое должно быть выработано на операции (значение по умолчанию присваивается из времени работы оборудования), задать разряд и код профессии.



Кнопка «Редактировать» позволяет откорректировать все эти значения, за исключением поля «Работник».



!                      Если необходимо сменить работника, назначенного на операцию, следует удалить запись и ввести ее вновь.

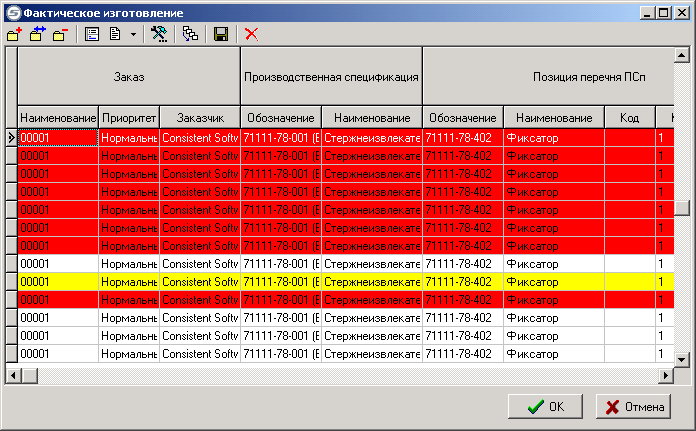

Оформление фактической сдачи по выделенным позициям осуществляется нажатием кнопки  «Оформить сдачу по выделенным» на закладке «Техпроцесс» (она доступна, только если на экране есть выделенные позиции). При этом на экран выводится форма следующего вида:





В эту таблицу переносятся все реквизиты, описывающие технологическую операцию и все реквизиты, описывающие фактическую сдачу. В этой таблице можно вводить данные о количестве сданных позиций, дате и времени изготовления, а также фактическую трудоемкость, не используя форму редактирования. Записи с нулевым количеством выводятся красным цветом, имеющие признак «Брак» - желтым цветом.

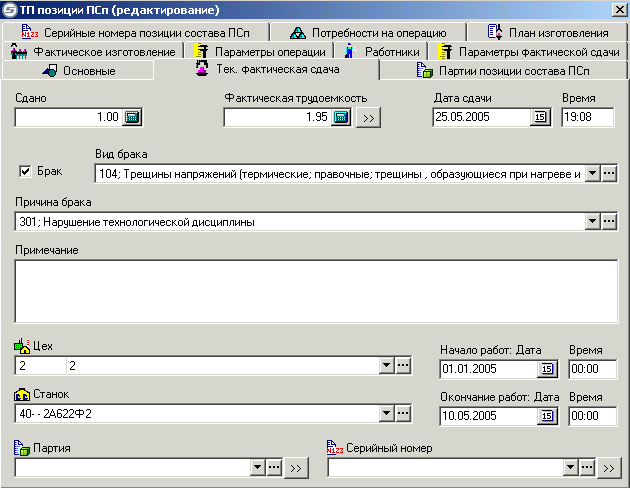

Для редактирования всех реквизитов служит команда «Редактировать», выводящая окно следующего вида:





В этом окне все закладки полностью совпадают с такими же закладками окна редактирования в основном списке, за тем исключением, что на закладку «Тек. Фактическая сдача» выводится именно та строка, которая в данный момент редактируется, а закладка «Фактическое изготовление» служит для отображения ранее введенных данных по фактической сдаче. Работа на них полностью идентична работе в окне редактирования основного списка.



Для копирования позиции служит кнопка  «Добавить», а для удаления позиций, с количеством, равным нулю служит кнопка . При добавлении производится копирование позиции с проверкой суммарного количества (оно не должно превышать данных в плане производства). Если же общее количество позиций больше, чем плановое, то количеству присваивается значение равное нулю и такая запись выводится красным цветом.

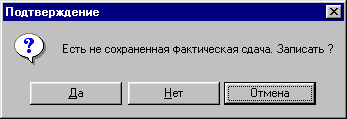

По завершении работы с таблицей фактической сдачи выдается запрос вида:





При нажатии кнопки «Да» данные сохраняются, «Нет» данные не сохраняются. И в том и другом случае производится выход из режима, а нажатие кнопки «Отмена» позволяет продолжить заполнение фактической сдачи.

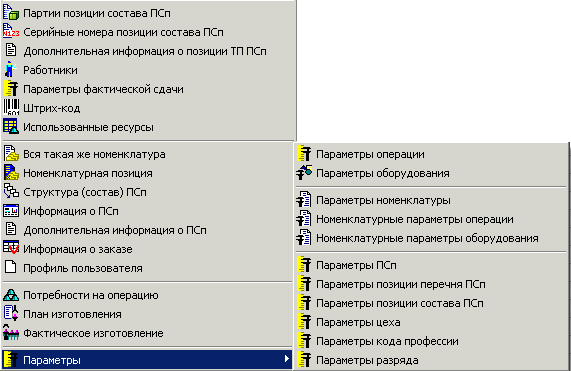

Зависимые объекты



В окне группового оформления фактической сдачи доступны следующие объекты





Состав информации, выводимый в каждом из этих зависимых объектах описан выше.





9.5.2 Техпроцесс
